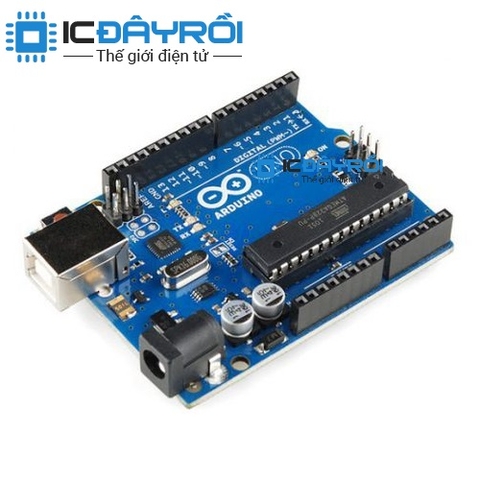

Arduino UNO R3 DIP (kèm cáp)

145.000₫

Còn hàng

Các thông số Arduino UNO :

Vi điều khiển    ATmega328 (họ 8bit)
Điện áp hoạt động    5V – DC (chỉ được cấp qua cổng USB)
Tần số hoạt động    16 MHz
Dòng tiêu thụ    30mA
Điện áp vào khuyên dùng    7-12V – DC
Điện áp vào giới hạn    6-20V – DC
Số chân Digital I/O    14 (6 chân PWM)
Số chân Analog    6 (độ phân giải 10bit)
Dòng tối đa trên mỗi chân I/O    30 mA
Dòng ra tối đa (5V)    500 mA
Dòng ra tối đa (3.3V)    50 mA
Bộ nhớ flash    32 KB (ATmega328) với 0.5KB dùng bởi bootloader
SRAM    2 KB (ATmega328)
EEPROM    1 KB (ATmega328)


Vi điều khiển

Arduino UNO có thể sử dụng 3 vi điều khiển họ 8bit AVR ATmega8, ATmega168, ATmega328. Bộ não này có thể xử lí những tác vụ đơn giản như điều khiển đèn LED nhấp nháy, xử lí tín hiệu cho xe điều khiển từ xa, làm một trạm đo nhiệt độ - độ ẩm và hiển thị lên màn hình LCD,… hay những ứng dụng khác mà bạn đã được xem ở đây.

Thiết kế tiêu chuẩn của Arduino UNO sử dụng vi điều khiển ATmega328 với giá khoảng 90.000đ. Tuy nhiên nếu yêu cầu phần cứng của bạn không cao hoặc túi tiền không cho phép, bạn có thể sử dụng các loại vi điều khiển khác có chức năng tương đương nhưng rẻ hơn như ATmega8 (bộ nhớ flash 8KB) với giá khoảng 45.000đ hoặc ATmega168 (bộ nhớ flash 16KB) với giá khoảng 65.000đ.

Ngoài việc dùng cho board Arduino UNO, bạn có thể sử dụng những IC điều khiển này cho các mạch tự chế. Vì sao ? Vì bạn chỉ cần board Arduino UNO để lập trình cho vi điều khiển. Trên thực tế, bạn không cần phải dụng Arduino UNO trên các sản phẩm của mình, thay vào đó là các mạch tự chế để giảm chi phí như hình dưới đây:


Năng lượng

Arduino UNO có thể được cấp nguồn 5V thông qua cổng USB hoặc cấp nguồn ngoài với điện áp khuyên dùng là 7-12V DC và giới hạn là 6-20V. Thường thì cấp nguồn bằng pin vuông 9V là hợp lí nhất nếu bạn không có sẵn nguồn từ cổng USB. Nếu cấp nguồn vượt quá ngưỡng giới hạn trên, bạn sẽ làm hỏng Arduino UNO.

Các chân năng lượng

GND (Ground): cực âm của nguồn điện cấp cho Arduino UNO. Khi bạn dùng các thiết bị sử dụng những nguồn điện riêng biệt thì những chân này phải được nối với nhau.
5V: cấp điện áp 5V đầu ra. Dòng tối đa cho phép ở chân này là 500mA.
3.3V: cấp điện áp 3.3V đầu ra. Dòng tối đa cho phép ở chân này là 50mA.
Vin (Voltage Input): để cấp nguồn ngoài cho Arduino UNO, bạn nối cực dương của nguồn với chân này và cực âm của nguồn với chân GND.
IOREF: điện áp hoạt động của vi điều khiển trên Arduino UNO có thể được đo ở chân này. Và dĩ nhiên nó luôn là 5V. Mặc dù vậy bạn không được lấy nguồn 5V từ chân này để sử dụng bởi chức năng của nó không phải là cấp nguồn.
RESET: việc nhấn nút Reset trên board để reset vi điều khiển tương đương với việc chân RESET được nối với GND qua 1 điện trở 10KΩ.

Lưu ý:

Arduino UNO không có bảo vệ cắm ngược nguồn vào. Do đó bạn phải hết sức cẩn thận, kiểm tra các cực âm – dương của nguồn trước khi cấp cho Arduino UNO. Việc làm chập mạch nguồn vào của Arduino UNO sẽ biến nó thành một miếng nhựa chặn giấy. Tôi khuyên bạn nên dùng nguồn từ cổng USB nếu có thể.
Các chân 3.3V và 5V trên Arduino là các chân dùng để cấp nguồn ra cho các thiết bị khác, không phải là các chân cấp nguồn vào. Việc cấp nguồn sai vị trí có thể làm hỏng board. Điều này không được nhà sản xuất khuyến khích.
Cấp nguồn ngoài không qua cổng USB cho Arduino UNO với điện áp dưới 6V có thể làm hỏng board.
Cấp điện áp trên 13V vào chân RESET trên board có thể làm hỏng vi điều khiển ATmega328.
Cường độ dòng điện vào/ra ở tất cả các
chân Digital và Analog của Arduino UNO nếu vượt quá 200mA sẽ làm hỏng vi điều khiển.
Cấp điệp áp trên 5.5V vào các chân Digital hoặc Analog của Arduino UNO sẽ làm hỏng vi điều khiển.
Cường độ dòng điện qua một chân Digital hoặc Analog bất kì của Arduino UNO vượt quá 40mA sẽ làm hỏng vi điều khiển. Do đó nếu không dùng để truyền nhận dữ liệu, bạn phải mắc một điện trở hạn dòng.
Khi tôi nói rằng bạn “có thể làm hỏng”, điều đó có nghĩa là chưa chắc sẽ hỏng ngay bởi các thông số kĩ thuật của linh kiện điện tử luôn có một sự tương đối nhất định. Do đó hãy cứ tuân thủ theo những thông số kĩ thuật của nhà sản xuất nếu bạn không muốn phải mua một board Arduino UNO thứ 2.Khi tôi nói rằng bạn “có thể làm hỏng”, điều đó có nghĩa là chưa chắc sẽ hỏng ngay bởi các thông số kĩ thuật của linh kiện điện tử luôn có một sự tương đối nhất định. Do đó hãy cứ tuân thủ theo những thông số kĩ thuật của nhà sản xuất nếu bạn không muốn phải mua một board Arduino UNO thứ 2.

Bộ nhớ

Vi điều khiển Atmega328 tiêu chuẩn cung cấp cho người dùng:

32KB bộ nhớ Flash: những đoạn lệnh bạn lập trình sẽ được lưu trữ trong bộ nhớ Flash của vi điều khiển. Thường thì sẽ có khoảng vài KB trong số này sẽ được dùng cho bootloader nhưng đừng lo, bạn hiếm khi nào cần quá 20KB bộ nhớ này đâu.
2KB cho SRAM (Static Random Access Memory): giá trị các biến bạn khai báo khi lập trình sẽ lưu ở đây. Bạn khai báo càng nhiều biến thì càng cần nhiều bộ nhớ RAM. Tuy vậy, thực sự thì cũng hiếm khi nào bộ nhớ RAM lại trở thành thứ mà bạn phải bận tâm. Khi mất điện, dữ liệu trên SRAM sẽ bị mất.
1KB cho EEPROM (Electrically Eraseble Programmable Read Only Memory): đây giống như một chiếc ổ cứng mini – nơi bạn có thể đọc và ghi dữ liệu của mình vào đây mà không phải lo bị mất khi cúp điện giống như dữ liệu trên SRAM.


Các cổng vào/ra



Arduino UNO có 14 chân digital dùng để đọc hoặc xuất tín hiệu. Chúng chỉ có 2 mức điện áp là 0V5V với dòng vào/ra tối đa trên mỗi chân là 40mA. Ở mỗi chân đều có các điện trở pull-up từ được cài đặt ngay trong vi điều khiển ATmega328 (mặc định thì các điện trở này không được kết nối).

Một số chân digital có các chức năng đặc biệt như sau:

2 chân Serial: 0 (RX) và 1 (TX): dùng để gửi (transmit – TX) và nhận (receive – RX) dữ liệu TTL Serial. Arduino UNO có thể giao tiếp với thiết bị khác thông qua 2 chân này. Kết nối bluetooth thường thấy nói nôm na chính là kết nối Serial không dây. Nếu không cần giao tiếp Serial, bạn không nên sử dụng 2 chân này nếu không cần thiết
Chân PWM (~): 3, 5, 6, 9, 10, và 11: cho phép bạn xuất ra xung PWM với độ phân giải 8bit (giá trị từ 0 → 28-1 tương ứng với 0V → 5V) bằng hàm analogWrite(). Nói một cách đơn giản, bạn có thể điều chỉnh được điện áp ra ở chân này từ mức 0V đến 5V thay vì chỉ cố định ở mức 0V và 5V như những chân khác.
Chân giao tiếp SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK).  Ngoài các chức năng thông thường, 4 chân này còn dùng để truyền phát dữ liệu bằng giao thức SPI với các thiết bị khác.
LED 13: trênArduino UNO có 1 đèn led màu cam (kí hiệu chữ L). Khi bấm nút Reset, bạn sẽ thấy đèn này nhấp nháy để báo hiệu. Nó được nối với chân số 13. Khi chân này được người dùng sử dụng, LED sẽ sáng.
Arduino UNO có 6 chân analog (A0 → A5) cung cấp độ phân giải tín hiệu 10bit (0 → 210-1) để đọc giá trị điện áp trong khoảng 0V → 5V. Với chân AREF trên board, bạn có thể để đưa vào điện áp tham chiếu khi sử dụng các chân analog. Tức là nếu bạn cấp điện áp 2.5V vào chân này thì bạn có thể dùng các chân analog để đo điện áp trong khoảng từ 0V  → 2.5V với độ phân giải vẫn là 10bit.

Đặc biệt, Arduino UNO có 2 chân A4 (SDA) và A5 (SCL) hỗ trợ giao tiếp I2C/TWI với các thiết bị khác.

Lập trình cho Arduino :

Các thiết bị dựa trên nền tảng Arduino  được lập trình bằng ngôn riêng. Ngôn ngữ này dựa trên ngôn ngữ Wirting được viết cho phần cứng nói. Và Wirting lại là một biến thể của C/C++. Một số người gọi nó là Wirting, một số khác thì gọi là C hay C/C++. Riêng tôi thì gọi nó là “ngôn ngữ Arduino ”, và đội ngũ phát triển Arduino cũng gọi như vậy. Ngôn ngữ Arduino bắt nguồn từ C/C++ phổ biến hiện nay do đó rất dễ học, dễ hiểu. Nếu học tốt chương trình Tin học 11 thì việc lập trình Arduino  sẽ rất dễ thở đối với bạn.
