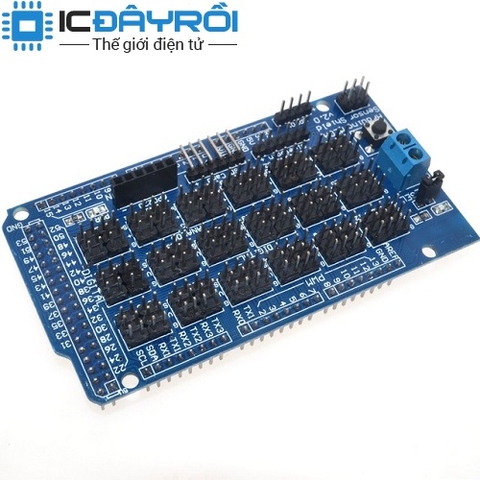

Arduino mega sensor shield V1.0

50.000₫

Hết hàng

MEGA Sensor Shield V1.0 được sử dụng với Arduino Mega 2560 có tính năng như một đế ra chân các chuẩn giao tiếp Digital, Analog, UART, I2C, LCD,…giúp bạn dễ dàng kết nối các module, cảm biến để thực hiện nhiều chức năng khác nhau

Bo mạch chủ không chỉ có tất cả giao diện digital và analog dưới dạng trình tự dòng bánh lái để mở rộng ra mà còn có giao diện module Bluetooth, giao diện moule thẻ SD, giao diện module tần số vô tuyến APC220 và giao diện cảm biến siêu âm RB URF v1.1, mở rộng độc lập dễ sử dụng hơn.

Đối với người mới sử dụng Arduino, không cần phải đau đầu vì kết nối mạch phức tạp, bảng mở rộng cảm biến này sẽ thực sự đơn giản hóa mạch, có thể dễ dàng kết nối các cảm biến thường sử dụng, cảm biến chỉ cần cáp kết nối Cảm biến 3P chung (bất kể cáp digital và analog), hoàn tất kết nối mạch, chuẩn bị chương trình Arduino tương ứng được tải xuống bộ điều khiển Arduino MEGA để đọc dữ liệu cảm biến hoặc nhận mô-đun không dây trở lại dữ liệu, sau khi xử lý, Dễ dàng hoàn thành công việc tương tác của riêng bạn

THÔNG SỐ KỸ THUẬT

Vi điều khiển

AT mega2560

Điện áp hoạt động

5V

Số chân digital

54 (15PWM)

Số chân Ânlog

16

Giao tiếp UART

 4 bộ UART

Giao tiếp SPI

1 bộ ( chân 50 đến 53) dùng với thư viện SPI

Giao tiếp I2C

1 bộ

Ngắt ngoài

6 chân

Bộ nhớ Flash

256 KB, 8KB sử dụng cho Bootloader

SRAM

8KB

EEPROM

4KB

Xung nhịp

16 MHz
