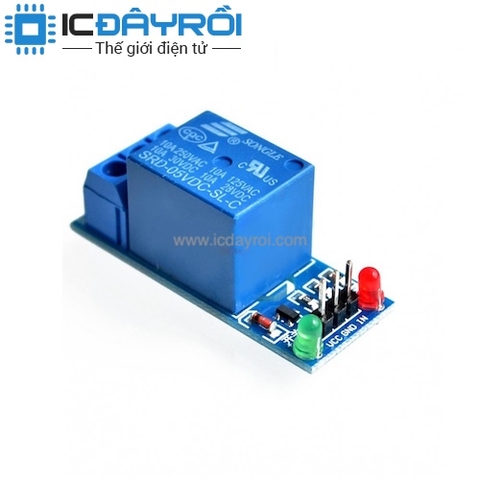

Module 1 relay 5V kích mức thấp
12.000₫
Mô tả :
Module 1 Relay gồm 1 rơ le hoạt động tại điện áp 5VDC, chịu được hiệu điện thế lên đến 250VAC 10A. Module 1 relay kích mức thấp được thiết kế chắc chắn, khả năng cách điện tốt. Trên module đã có sẵn mạch kích relay sử dụng transistor và IC cách ly quang giúp cách ly hoàn toàn mạch điều khiển (vi điều khiển) với rơ le bảo đảm vi điều khiển hoạt động ổn định. Có sẵn header rất tiện dụng khi kết nối với vi điều khiển. Mô-đun này tuân thủ các tiêu chuẩn an toàn quốc tế, khu vực đầu vào và khu vực tải có các khe cách ly.
THÔNG SỐ KỸ THUẬT
- - Mức logic : 0V (GND)
- - Điều khiển đóng ngắt điện DC hoặc AC, bạn có thể điều khiển tải AC 220 V 10A
- - Có tiếp điểm thường mở và thường đóng:
- NO : thường mở (khi kích tiếp điểm đóng lại)
- COM : chung
- NC : Thường đóng (khi kích tiếp điểm mở ra)
-
Đầu vào:
- Điện áp nuôi : 5VDC
- Tín hiệu vào điều khiển: 0V
+ Tín hiệu là 0: thì Relay đóng
+ Tín hiệu là 1 : thì Relay mở
Đầu ra:
+ Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)
+ NC : Thường đóng
+ NO: Thường mở
+ COM: Chân chungKý hiệu nguồn:
+ VCC, GND là nguồn nuôi Relay
+ in là chân tín hiệu điều khiển
