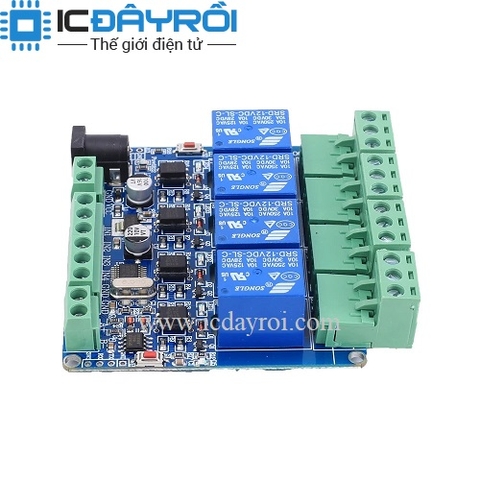

Module relay 4 kênh 12V giao tiếp modbus RTU RS485
149.000₫
Mô tả :
Module relay 4 kênh 12V sử dụng giao tiếp modbus để điều khiển đóng ngắt relay hoặc có thể kết nối trực tiếp đến các đầu vào IN trên board mạch module.
Module được sử dụng trong điều khiển thiết bị công nghiệp hoặc để điều khiển đóng ngắt tải như lò nung, sợi đốt, quạt, contactor, motor và nhiều thiết bị khác..
Sử dụng PLC, máy tính hoặc từ một thiết bị khác có kết nối giao tiếp modbus để điều khiển
Module cho phép thiết lập địa chỉ để cấu hình giám sát từng thiết bị khi sử dụng nhiều module với nhau thông qua một thiết bị giám sát điều khiển
Tích hợp các đèn LED hiển thị trên board mạch để dể dàng kiểm tra trạng thái relay
Module thiết kế chuyển mạch thông qua opto cách ly, an toàn với thiết bị điều khiển.
THÔNG SỐ KỸ THUẬT:
- - Điện áp vào : 12VDC
- - Ngõ ra : 4 Relay 12V
- - Vi điều khiển sử dụng : STM8S103F3
- - Opto cách ly bảo vệ
- - Phương thức điều khiển : Truyền thông modbus RTU 485 hoặc các chân đầu vào IN trên board module
Mã RS485:
Bật relay 1 : 01 05 00 01 FF 00 DD FA
Tắt relay 2 : 01 05 00 01 00 00 9C 0A
//-------------------------------------------
Bật relay 2: 01 05 00 02 FF 00 2D FA
Tắt relay 2: 01 05 00 02 00 00 6C 0A
//-------------------------------------------
Bật relay 3: 01 05 00 03 FF 00 7C 3A
Tắt relay 3: 01 05 00 03 00 00 3D CA
//--------------------------------------------
Bật relay 4: 01 05 00 00 FF 00 8C 3A
Tắt relay 4: 01 05 00 00 00 00 CD CA
//--------------------------------------------
Tắt tất cả Relay : 01 0F 00 00 00 08 01 00 FE 95
Bật tất cả Relay : 01 0F 00 00 00 08 01 FF BE D5
