Arduino Motor Shield L298
150.000₫
Còn hàng
Mô tả :

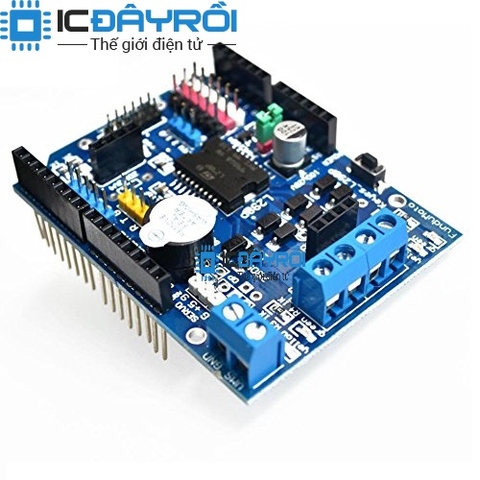

Mạch L298 Motor Shield được thiết kế cực kì tiện dụng, có thể cắm trực tiếp lên board mạch Arduino Uno , arduino Mega2560 mà không cần nối dây lằng nhằng. Làm cho sản phẩm đẹp hơn và ít nhiễu...
Mạch L298 Motor Shield được thiết kế cực kì tiện dụng, có thể cắm trực tiếp lên board mạch Arduino Uno , arduino Mega2560 mà không cần nối dây lằng nhằng. Làm cho sản phẩm đẹp hơn và ít nhiễu hơn.
Mạch L298 Motor Shield có thể điều khiển 2 động cơ DC hoặc 1 động cơ bước. Cách sử dụng cũng dễ hơn board L298N vì có thể sử dụng chân PWM để điều tốc và chân DIR để đảo chiều ( không cần đến 3 chân để điều khiển 1 motor như board L298N ).
Mạch L298 Motor Shield còn tích hợp sẵn buzzer , cổng kết nối cho module bluetooth , các cổng chờ chân analog để lắp cảm biến hoặc động cơ secvo cực kì tiện lợi.
Thông số kĩ thuật:
- Điện áp hoạt động: 6.5 – 9VDC
- Driver: L298N tích hợp hai mạch cầu H.
- Dòng rò: < 36mA
- Điện áp cho motor: 4.8 – 35VDC
- Dòng tối đa cho mỗi cầu H là: 2A
- Công suất tối đa : 25W ( nhiệt độ hoạt động 75ºC ).
- Điện áp của tín hiệu điều khiển: 5VDC
- Dòng của tín hiệu điều khiển: 0 – 36mA
- Nhiệt độ bảo quản: -25 ℃ – +130 ℃
- Kích thước : 68 x 53mm
Kết nối với Arduino
- Kênh A: Enable —> D10 (cấp xung PWM điều tốc motor)
- Kênh A: Direction —> D12 (Mức 0 quay chiều thuận , mức 1 quay chiều ngược)
- Kênh B: Enable —> D11 (Cấp PWM điều tốc motor)
- Kênh B: Direction —> D13 (Mức 0 quay chiều thuận , mức 1 quay chiều ngược)
- Buzzer : D4 (Mức 1 loa kêu)
