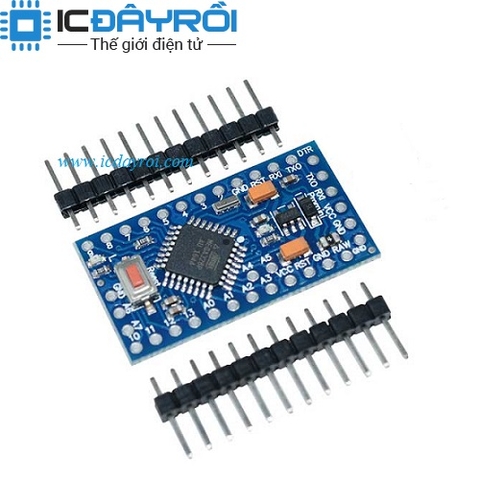

Arduino pro mini 5V 16Mhz
59.000₫
Mô tả :
Thông Số Của board Arduino Pro Mini:
ATmega328-AU microcontroller
Input voltage - 6-12V
5V Electric current : 500MA
14 Digital I/O Pins (6 PWM outputs)
8 Analog Inputs
32k Flash Memory
16Mhz Clock Speed
Arduino Pro Mini là board có kích thước cực kỳ nhỏ gọn, giá thành rẻ nhất trong các loại Board Arduino hiện nay, với việc thu nhỏ và tách phần nạp là Board USB to serial UART ra khỏi board làm cho board thực sự trở nên phù hợp cho các ứng dụng nhỏ và không cần phải phí tiền cho phần mạch nạp như board Arduino Nano, chúng ta có thể thỏa thích sử dụng board Arduino Pro Mini để làm các project mini mà không sợ tốn kém quá nhiều chi phí so với Arduino Uno R3.
Khi chúng ta cần nạp code cho board chỉ cần sử dụng Board USB to serial UART để nạp cho board Arduino Pro Mini và sau khi nạp xong chúng ta có thể rút board nạp ra và cấp nguồn cho board tự hoạt động độc lập. Cách kết nối board Arduino Pro Mini với board USB to serial UART :
|
Arduino Pro Mini |
USB to serial UART |
|
VCC |
VCC |
|
GND |
GND |
|
TXD |
RXD |
|
RXD |
TXD |
|
DTR |
DTR |
Khi sử dụng nguồn ngoài chúng ta sẽ cấp nguồn 6V – 9V vào chân “RAW” để cấp nguồn nuôi cho board, chú ý là chân “RAW” chứ không phải là chân “VCC” vì chân VCC chính là ngõ vào hoặc ra điện áp 5V của mạch, nếu chúng ta cấp nhầm nguồn > 5V vào chân VCC sẽ gây ra cháy Chip Atmega328-AU trên board.
Cũng như board Arduino Nano, board Arduino Pro Mini cũng có thêm 2 chân Analog là A6 và A7 giúp tăng số chân đọc Analog cho các ứng dụng cần đến nhiều chân Analog.
-Nạp chương trình cho Arduino Pro Mini không có mạch nạp phải làm sao?
Pro mini không có sẵn chức năng giao tiếp qua cổng USB, có nghĩa là bạn không thể cắm trực tiếp board Arduino Pro Mini vào máy tính như: Arduino Mega 2560, Arduino Uno R3, Arduino Nano. v.v
Nếu bạn cần 1 board Arduino kích thước nhỏ, có sẵn cổng USB để kết nối với máy tính thì Arduino Nano.
Tuy nhiên bạn có thể dễ dàng sử dụng board Arduino Uno R3 sẵn có của mình để lập trình cho Arduino Pro Mini khi không có mạch nạp, hay cần tiết kiệm chi phí "em yêu khoa học"
Cách làm như sau:
B1. Tháo chip ATmega328 trên board Arduino Uno R3 ra.
B2. Gắn chân theo sơ đồ sau:
*Arduino Pro Mini_*_ Arduino Uno R3*
+RST-----------------> RESET
+Vcc ----------------->5V
+Gnd ---------------->Gnd
+Tx ------------------->Tx
+Rx ------------------>Rx
B3. Cắm Arduino Uno R3 vào cổng USB trên máy tính. Nếu lần đầu sử dụng Arduino Pro Mini, bạn sẽ thấy LED trên Pro Mini nhấp nháy.
3.1. Chọn: Tools > Board > Arduino Pro or Pro Mini (5V, 16MHz) w/ ATmega 328
3.2. Chọn cổng COM thích hợp.
