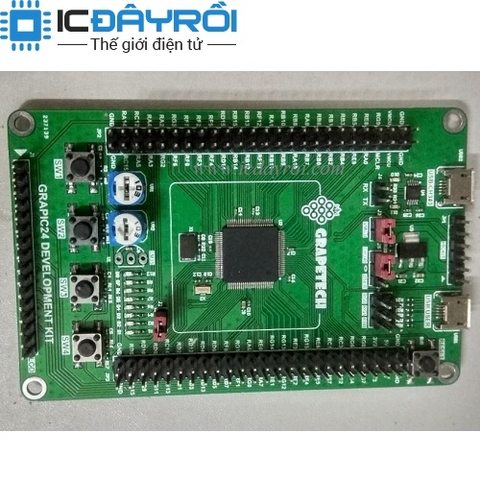

Bo Mạch Vi Điều Khiển GRAPIC24

250.000₫

Còn hàng

1. Thông tin sản phẩm:

- Với thiết kế nhỏ gọn, chip xử lý chính là PIC24FJ1024 (Microchip) mạnh mẽ và các giao tiếp ngoại vi khác trên board. Ngoài ra trên board mạch còn tích hợp bootloader cho phép người dùng nạp code trực tiếp từ máy tính xuống board mà không cần thông qua mạch nạp (PICkit). Với những chức năng trên thì đây là board mạch giúp các bạn sinh viên học tập, nghiên cứu và phát triển các ứng dụng một cách dễ dàng.

- Người dùng có thể lập trình phát triển board mạch Grapic24 trên nhiều IDE và các phần mềm hỗ trợ lập trình PIC như MPLABX, v.v.



2. Đặc tả kỹ thuật bo mạch:

  • Nguồn cấp trực tiếp qua cổng USB (5V)
  • Mạch có các giao tiếp sau:
    + 4 x nút nhấn I/O, 1 x nút nhấn RESET
    + 8 x đèn LED
    + 2 x biến trở (1 dùng để điều chỉnh độ tương phản LCD, 1 dùng cho giao tiếp với VĐK)
    + 1 x cảm biến LM35
    + 2 x Giao tiếp GPIO mở rộng (25×2)
    + Giao tiếp qua USB-COM
    + Đầu cắm cho mạch nạp PICKit
    + Đầu cắm cho bo mạch LCD 16×2
  • Mạch có thể giao tiếp với cách mạch ngoại vi khác có cùng 2 giao tiếp GPIO (header 25×2) do Grapetech đang và sẽ phát triển.
  • Bootloader hỗ trợ nạp code trực tiếp từ máy tính xuống PIC.

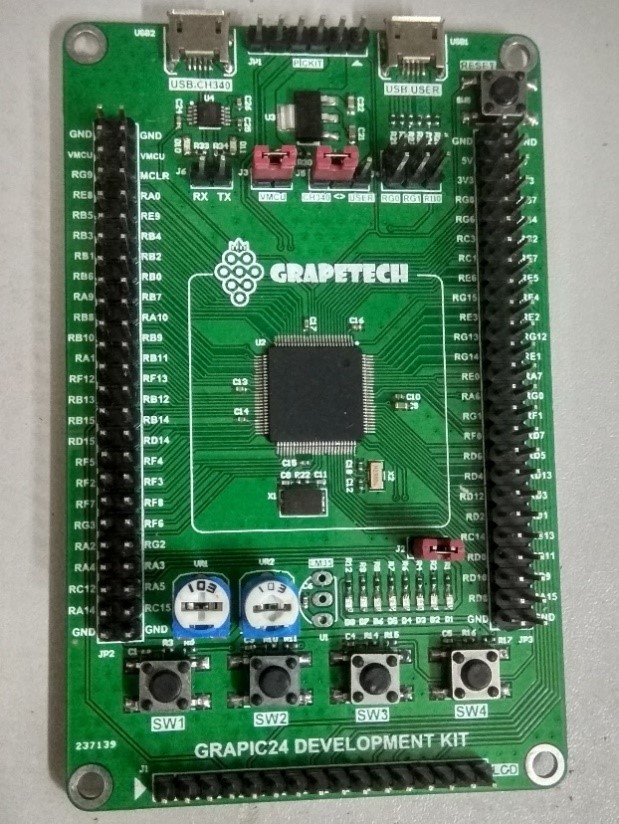

Hình ảnh mô tả các ngoại vi của board mạch Grapic24



     1. PIC24FJ1024GB610

     2. Ngoại vi

     3. Chân nạp PICKIT

     4. USB User

5. USB Programing

     6. Nút Reset

     7.  Biến trở cho LCD

     8. Biến trở

     9. Cảm biến LM35

     10. Header ngoại vi ngoài

     11. Nút nhấn với chức năng Input

     12. LCD 16X2



Bo mạch Grapic24

Link tài liệu hướng dẫn source code mẫu, và Grapeloader (Bootloader):

https://github.com/grapetechvn/Grapic24_Board
