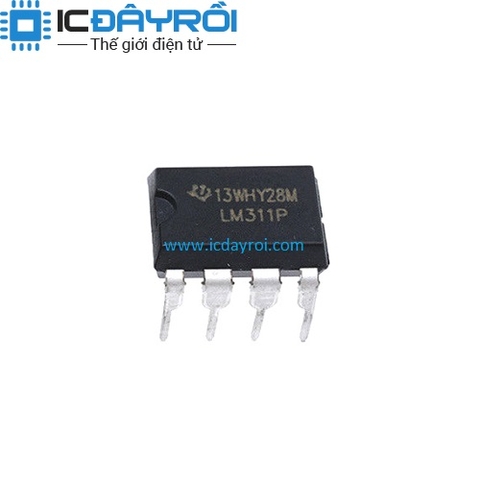

LM311N

3.500₫

Còn hàng

Tải về datasheet LM311

    Thông số kỹ thuật:

        Model: 8 chân, xuyên lỗ

        Điện áp: 3V - 36V (Nguồn đơn)

        Công suất cực đại: 400mW

        Dải nhiệt độ hoạt động: 0 ~ 70oC

 IC LM311 là ic so sánh điện áp, ic họ LM331 còn được gọi là Op Amp loại ngõ ra có transistor hở cực thu (opencolector output). LM339N được thiết kế để làm việc với một nguồn đơn trong dải điện áp rộng

Thông số kỹ thuật:

        Model: 8 chân, xuyên lỗ

        Điện áp: 3V - 36V (Nguồn đơn)

        Công suất cực đại: 400mW

        Dải nhiệt độ hoạt động: 0 ~ 70oC



 Sơ đồ chân LM311

                            Sơ đồ chân IC LM311






           Chân 1: Chân nối đến điểm 0 của mạch nguồn kép.

          Chân 2: Ngõ vào không đảo

          Chân 3: Ngõ vào đảo

          Chân 4: VEE chân nối đến đầu âm nguồn kép.

          Chân 5: Balance cân bằng

          Chân 6: Balance/Strobe

          Chân 7: Output

          Chân 8: Nối đến đầu dương nguồn kép.



     IC LM311 có đầu ra tương thích với DTL, RTL, TTL, hoặc MOS logic. LM311 có thể dùng trong các mạch điều khiển đèn, relay, đóng mở điện áp lên đến 50V ở dòng 50mA.





Mạch điện đơn giản với LM311





                                                                       Mạch điện đơn giản với LM311







Mạch so sánh áp dùng LM311

Mạch so sánh áp dùng LM311
