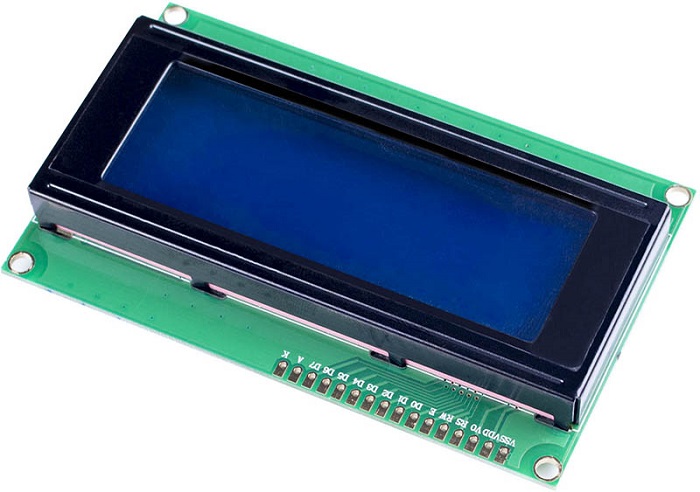

LCD 2004 5V màu xanh dương
78.000₫
125.000₫
Còn hàng
Mô tả :

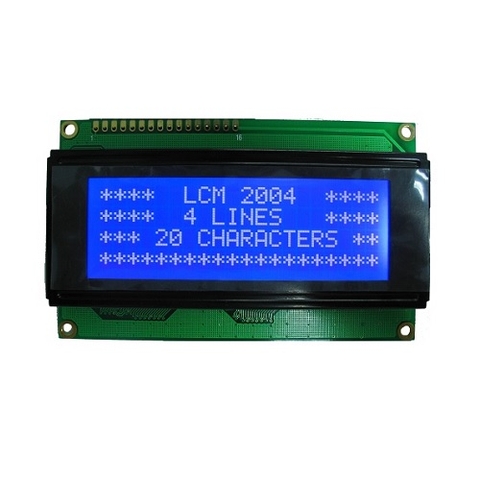

LCD 2004 sử dụng driver HD44780, có khả năng hiển thị 4 dòng với mỗi dòng 20 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và...
LCD 2004 sử dụng driver HD44780, có khả năng hiển thị 4 dòng với mỗi dòng 20 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.
Thông Số Kỹ Thuật:
- - Điện áp hoạt động là 5 V.
- - Kích thước: 98 x 60 x 13.5 mm
- - Chữ đen, nền xanh dương/ chữ trắng, nền xanh dương
- - Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.
- - Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
- - Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
- - Có thể được điều khiển với 6 dây tín hiệu.
| Chân | Ký hiệu | Mô tả | Giá trị |
| 1 | VSS | GND | 0V |
| 2 | VCC | 5V | |
| 3 | V0 | Độ tương phản | |
| 4 | RS | Lựa chọn thanh ghi |
RS=0 (mức thấp) chọn thanh ghi lệnh RS=1 (mức cao) chọn thanh ghi dữ liệu |
| 5 | R/W | Chọn thanh ghi đọc/viết dữ liệu |
R/W=0 thanh ghi viết R/W=1 thanh ghi đọc |
| 6 | E | Enable | |
| 7 | DB0 | Chân truyền dữ liệu | 8 bit: DB0DB7 |
| 8 | DB1 | ||
| 9 | DB2 | ||
| 10 | DB3 | ||
| 11 | DB4 | ||
| 12 | DB5 | ||
| 13 | DB6 | ||
| 14 | DB7 | ||
| 15 | A | Cực dương led nền | 0V đến 5V |
| 16 | K | Cực âm led nền | 0V |
