Module I2C giao tiếp LCD1602, LCD1604, LCD2004
16.000₫
Còn hàng
Mô tả :

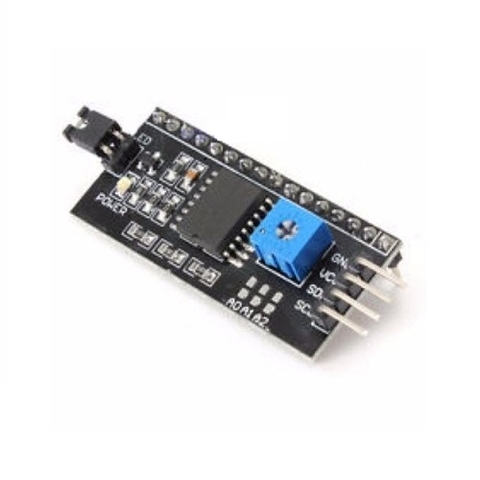

Module I2C giao tiếp LCD1602, LCD1604, LCD2004
Để sử dụng các loại LCD có driver là HD44780 (LCD 1602, LCD 2004,...) cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4...
Module I2C giao tiếp LCD1602, LCD1604, LCD2004

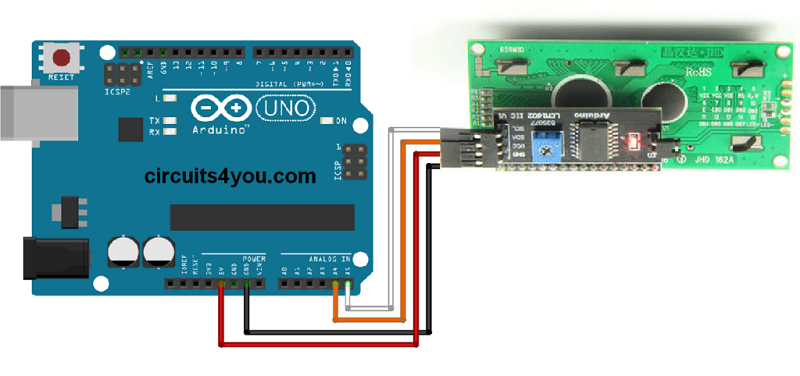

Để sử dụng các loại LCD có driver là HD44780 (LCD 1602, LCD 2004,...) cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4 để có thể giao tiếp với LCD. Nhưng với module chuyển giao tiếp LCD sang I2C các bạn chỉ cần 2 chân (SDA và SCL) của MCU kết nối với 2 chân (SDA và SCL) của module là có thể hiển thị thông tin lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module.
Thông số kĩ thuật:
- - Kích thước: 41.5mm(L)X19mm(W)X15.3MM(H)
- - Trọng lượng: 5g
- - Điện áp hoạt động: 2.5v-6v
- - Jump chốt: Cung cấp đèn cho LCD hoặc ngắt
- - Biến trở xoay độ tương phản cho LCD
