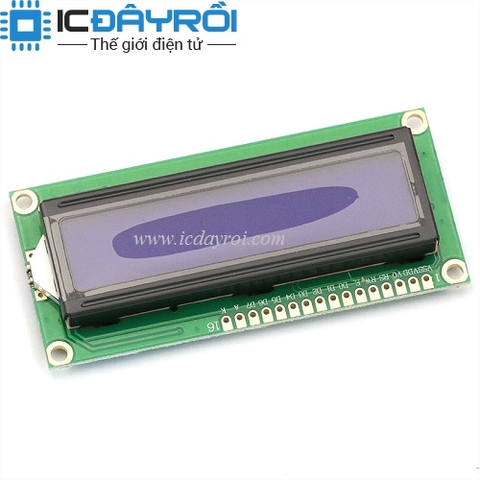

LCD 1602 3.3v Xanh Dương

45.000₫

Còn hàng

Màn hình text LCD1602 xanh dương sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

Thông số kỹ thuật:

  • Điện áp hoạt động là 3.3 V.
  • Kích thước: 80 x 36 x 12.5 mm
  • Chữ đen, nền xanh lá
  • Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.
  • Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
  • Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
  • Có thể được điều khiển với 6 dây tín hiệu


Pin Descriptions


PIN   SYMBOL Descriptions PIN   SYMBOL Descriptions
1 VSS VSS connected to Ground power supply 9 D2 Data bit 2
2 VDD VDD connected to 3.3V supply 10 D3 Data bit 3
3 VL LCD bias 11 D4 Data bit 4
4 RS Register selection input 12 D5 Data bit 5
5 R/W Read / Write 13 D6 Data bit 5
6 E Read / Write enable signal 14 D7 Data bit 7
7 D0 Data bit 0 15 BLA Supply voltage for backlight LED A - Anode
8 D1 Data bit 1 16 BLK Supply voltage for backlight LED K - Kathode
