Màn hình cảm ứng TFT 3.2 inch 34 chân
320.000₫
Mô tả :

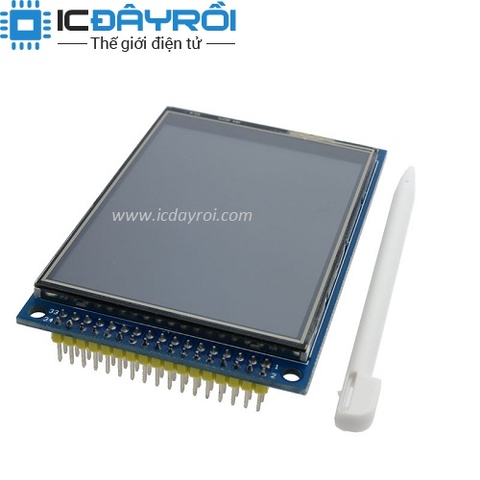

Sản phẩm đi kèm với bút cảm ứng
Màn hình cảm ứng TFT 3.2 inch
Description:
Điện áp hoạt động 3.3V
Màn hình màu 3.2inch, cảm ứng
Độ phân giải 320x240
16 Bit màu
IC điều khiển : ILI9341
IC cảm ứng XPT2046
Tích hợp thẻ nhớ
Một số hình ảnh

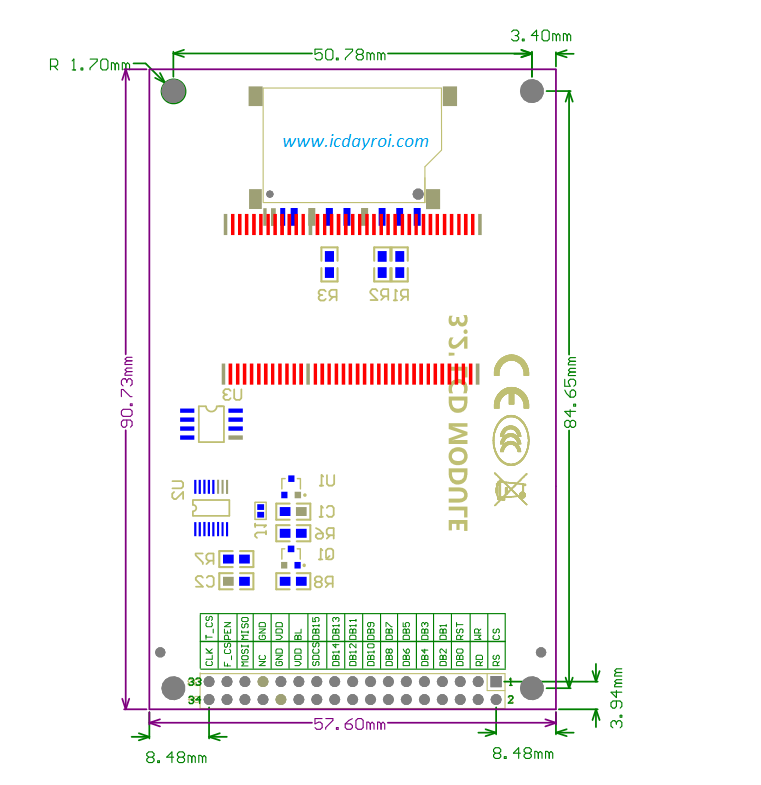

Kích thước
Sơ đồ chân
|
1 |
GND |
21 |
LCD_DB0 |
|
2 |
VCC |
22 |
LCD_DB1 |
|
3 |
N.C. |
23 |
LCD_DB2 |
|
4 |
LCD_RS |
24 |
LCD_DB3 |
|
5 |
LCD_WR |
25 |
LCD_DB4 |
|
6 |
LCD_RD |
26 |
LCD_DB5 |
|
7 |
LCD_DB8 |
27 |
LCD_DB6 |
|
8 |
LCD_DB9 |
28 |
LCD_DB7 |
|
9 |
LCD_DB10 |
29 |
TouchP_CLK |
|
10 |
LCD_DB11 |
30 |
TouchP _CS |
|
11 |
LCD_DB12 |
31 |
TouchP _DIN |
|
12 |
LCD_DB13 |
32 |
TouchP _BUSY |
|
13 |
LCD_DB14 |
33 |
TouchP _OUT |
|
14 |
LCD_DB15 |
34 |
TouchP _Penirq |
|
15 |
LCD_CS |
35 |
SD_OUT |
|
16 |
N.C. |
36 |
SD_SCK |
|
17 |
LCD_RESET |
37 |
SD_DIN |
|
18 |
N.C. |
38 |
SD_CS |
|
19 |
LED_BL |
39 |
N.C. |
|
20 |
N.C. |
40 |
N.C. |
Chân chức năng
|
Chân |
Mô tả |
|
VCC GND |
Nguồn cung cấp 3.3V
|
|
LED_BL |
Chân cấp nguồn đèn nền LCD |
|
LCD_DB0 . . LCD_DB15 |
Đường dữ liệu song song 16 bit |
|
LCD_RS LCD_WR LCD_RD LCD_CS LCD_RESET |
Các chân liên quan đến điều khiển dòng chảy dữ liệu hiển thị LCD
|
|
TouchP_CLK TouchP_CS TouchP_DIN TouchP_BUSY TouchP_OUT TouchP_Penirq |
Các chân liên quan đến cảm ứng |
|
SD_CS SD_DIN SD_SCK SD_OUT |
Các chân liên quan giao tiếp thẻ nhớ |
