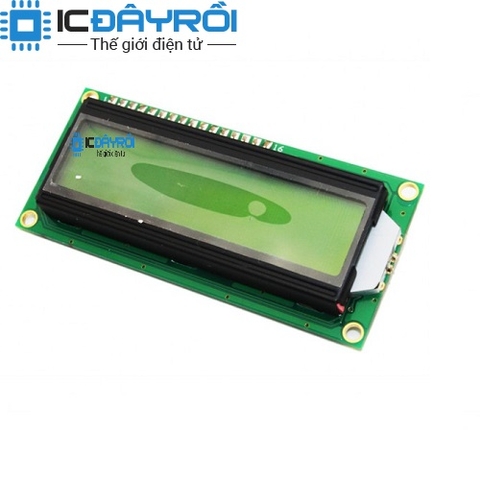

LCD1602 xanh lá 5V

30.000₫

Còn hàng

LCD1602 màu xanh lá:

  • Điện áp MAX : 7V.
  • Điện áp MIN : -0,3V.
  • Hoạt động ổn định : 2.7-5.5V.
  • Điện áp ra mức cao : > 2.4V.
  • Điện áp ra mức thấp : <0.4V.
  • Dòng điện cấp nguồn : 350uA - 600uA.
  • Nhiệt độ hoạt động : -30 - 75 độ C.

Sơ Đồ Chân của LCD 1602 :

Bên trong LCD1602 có tích hợp sẵn chíp VĐK HD44780 và nhà sản xuất chỉ đưa ra các chân cần thiết cho viêc giao tiếp của LCD . Thứ tự và chức năng của LCD các bạn tham khảo các hình dưới :

Trong đó , cụ thể hơn ta có chức năng của từng chân như sau :

Chân số 1 - VSS : Chân nối đất cho LCD, khi thiết kế mạch ta nối chân này với GND của mạch điều khiển

Chân số 2 - VDD : Chân cấp nguồn cho LCD, khi thiết kế mạch ta nối chân này với VCC=5V của mạch điều khiển

Chân số 3 - VE : Điều chỉnh độ tương phản của LCD.

Chân số 4 - RS : Chân chọn thanh ghi . Nối chân RS với logic "0" hoặc logic "1" để chọn thanh ghi

  • Logic “0”: Bus DB0-DB7 sẽ nối với thanh ghi lệnh IR của LCD (ở chế độ “ghi” - write) hoặc nối với bộ đếm địa chỉ của LCD (ở chế độ “đọc” - read)
  • Logic “1”: Bus DB0-DB7 sẽ nối với thanh ghi dữ liệu DR bên trong LCD.

Chân sô 5 - R/W : Chân chọn chế độ đọc/ghi (Read/Write). Nối chân R/W với logic “0” để LCD hoạt động ở chế độ ghi, hoặc nối với logic “1” để LCD ở chế độ đọc.

Chân số 6 - E : Chân cho phép (Enable). Sau khi các tín hiệu được đặt lên bus DB0-DB7, các lệnh chỉ được chấp nhận khi có 1 xung cho phép của chân E.

  • Ở chế độ ghi: Dữ liệu ở bus sẽ được LCD chuyển vào(chấp nhận) thanh ghi bên trong nó khi phát hiện một xung (high-to-low transition) của tín hiệu chân E.
  • Ở chế độ đọc: Dữ liệu sẽ được LCD xuất ra DB0-DB7 khi phát hiện cạnh lên (low-to-high transition) ở chân E và được LCD giữ ở bus đến khi nào chân E xuống mức thấp.

Chân số 7 đến Chân sô 14 - D0 đến D7 : Tám đường của bus dữ liệu dùng để trao đổi thông tin với MPU. Có 2 chế độ sử dụng 8 đường bus này :

  • Chế độ 8 bit : Dữ liệu được truyền trên cả 8 đường, với bit MSB là bit DB7.
  • Chế độ 4 bit : Dữ liệu được truyền trên 4 đường từ DB4 tới DB7, bit MSB là DB7.

Chân số 15 - A : Nguồn dương cho đèn nền .

Chân số 16 - K : Nguồn âm cho đèn nên .

KÍCH THƯỚC CHÂN CỦA LCD 1602 :
