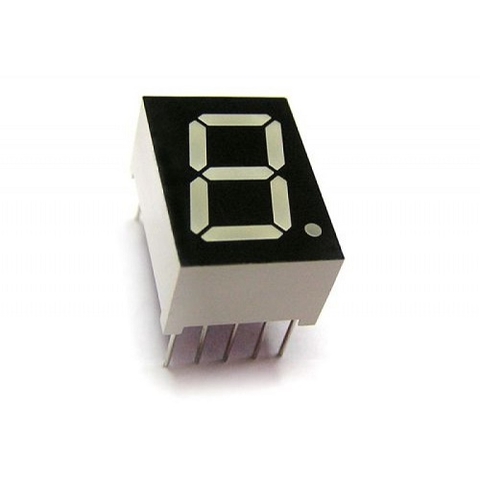

Led 5161BS

Led 7 đoạn

2.500₫

Còn hàng

LED 7 đoạn hay LED 7 thanh là 1 linh kiện rất phổ dụng , được dùng như là 1 công cụ hiển thị đơn giản nhất.

LED 7 thanh dù có nhiều biến thể nhưng tựu chung thì cũng chỉ vẫn có 2 loại đó là :
        + Chân Anode chung (chân + các led mắc chung lại với nhau.)
        + Chân Catode chung (Chân - các led được mắc chung với nhau.)

Sơ đồ chân LED 7 thanh Anode

          Sơ đồ chân LED 7 thanh Anode


    Đối với loại Anode chung:  Chân 3 và 8 là 2 chân Vcc (nối ngắn mạch lại với nhau, sau đó nối chung với chân anode của 8 led đơn), vậy muốn led nào đó sáng thì chỉ việc nối chân catot xuống mass. Điện áp giữa Vcc và mass phải lớn hơn 1.3V mới cung cấp đủ led sáng, tuy nhiên không được cao quá 3V.

     Trong các mạch thì thường dùng nguồn 5V nên để tránh việc đót cháy led thì cách đơn giản nhất là mắc thêm trở hạn dòng.

Mạch hiển thị 0-9 dùng fled 7 thanh
