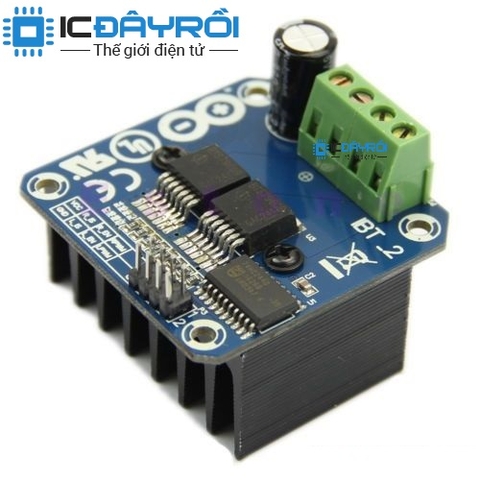

Module điều khiển động cơ BTS7960 43A

219.000₫

Còn hàng

Mạch điều khiển động cơ BTS7960 dễ dàng giao tiếp với vi điều khiển với driver với đầy đủ các tính năng current sense (kết hợp với điện trở đo dòng), tạo dead time, chống quá nhiệt, quá áp, quá dọng, sụt áp và ngắn mạch.

Thông số kỹ thuật:

  •  Nguồn: 6 ~ 27V.
  • Dòng điện tải mạch: 43A.
  • Tần số điều khiển tối đa 25KHz.
  • Tự động tắt khi điện áp thấp: khi điện áp <5.5V driver sẽ tự ngắt điện và sẽ mở lại sau khi điện áp >5.5V.
  • Bảo vệ quá nhiệt: BTS7960 bảo vệ chống quá nhiệt bằng cảm biến nhiệt tích hợp bên trong. Đầu ra sẽ bị ngắt khi có hiện tượng quá nhiệt.
  • Kích thước: 40x50x12mm.

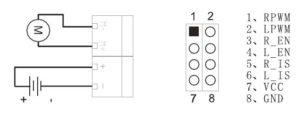

Sơ đồ chân:

  • VCC: Nguồn điều khiển 3V3 – 5V.
  • GND.
  • R_EN: 0 Disable nửa cầu phải, 1 Enable nửa cầu phải.
  • L_EN: 0 Disable nửa cầu trái, 1 Enable nửa cầu trái.
  • RPWM: chân đảo chiều hoặc cấp PWM nửa cầu phải, Mức tích cực cao.
  • LPWM: chân đảo chiều hoặc cấp PWM nửa cầu trái, Mức tích cực cao.
  • R_IS: giới hạn dòng nửa cầu phải.
  • R_IS: giới hạn dòng nửa cầu trái.
