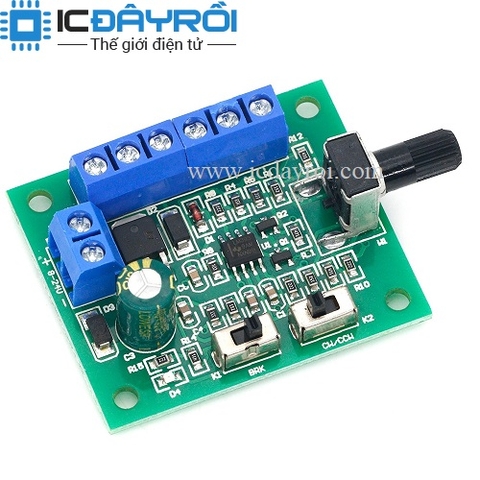

Mạch điều khiển động cơ không chổi than DC8-24V

39.000₫

Còn hàng

Thông số kỹ thuật:

  • - Sử dụng để điều khiển các loại động cơ Bruless từ 8~24VDC.
  • - Tần số xung PWM điều khiển: 18Khz
  • - Tốc độ điều khiển: 0~100&%
  • - Tích hợp công tắc đảo chiều, công tắc dừng hoat động.
  • - Kích thước: 48 x 40mm

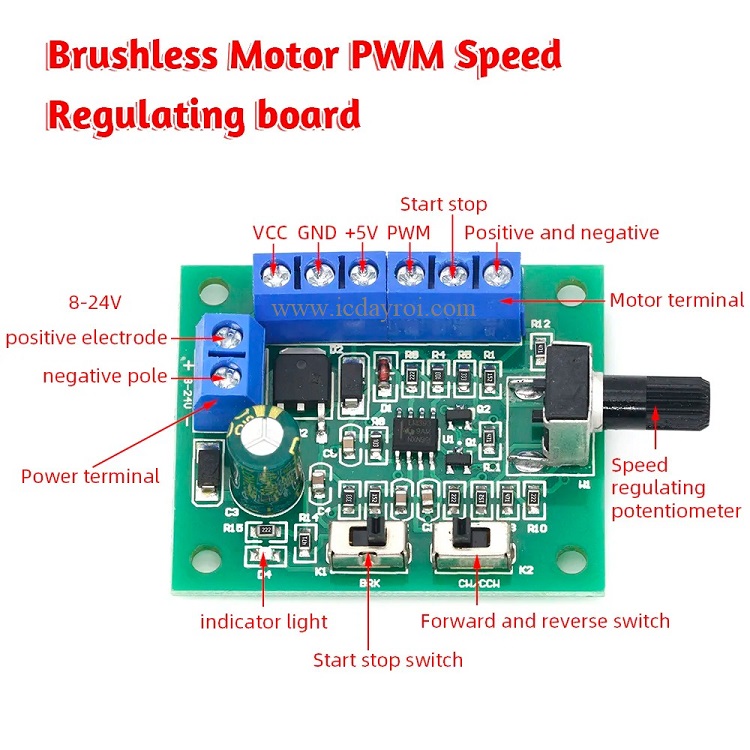

Hướng dẫn kết nối:

  • - Số 12 (VCC) + Số 11 (GND): Chân cấp nguồn cho mạch hoạt động 8~24VDC.
  • - Số 1 (VCC) + Số 2 (GND): Chân cấp nguồn cho động cơ hoạt động, hai chân này nối song song với chân 12 + 11.
  • - Số 3 (+5V): Chân áp đầu ra 5VDC của mạch, lưu ý không dùng chân này để cấp nguồn cho động cơ vì dòng rất nhỏ, chỉ sử dụng để cấp mức tín hiệu giao tiếp.
  • - Số 4 (PWM): Chân cấp xung cho động cơ hoạt động, điện áp giao tiếp là 5VDC.
  • - Số 5 (BRK): Chân cấp tín hiệu dừng động cơ, điện áp giao tiếp là 5VDC.
  • - Số 6 (CC*CCW): Chân đảo chiều động cơ, điện áp giao tiếp là 5VDC.
  • - Số 7: Biến trở điều chỉnh tốc độ động cơ.
  • - Số 8: Công tắc đảo chiều động cơ
  • - SỐ 9: Công tắc dừng động cơ.
  • - Số 10: Đèn tín hiệu hoạt động.
