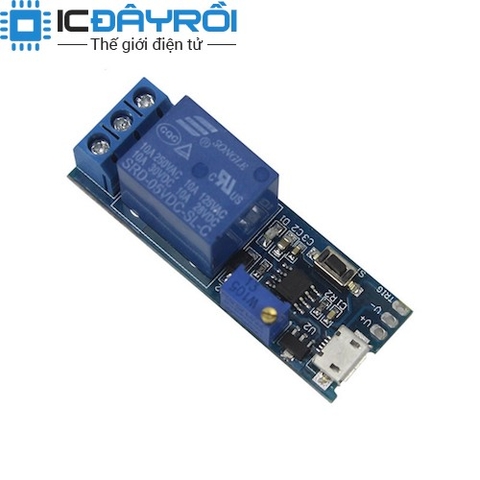

Module tạo trễ relay có chân trig kích hoạt
20.000₫
Còn hàng
Mô tả :
Thông số kỹ thuật:
Điện áp làm việc: 5 - 30VDC
Có rơle bảo vệ.
Kích thước: 5,4 * 1,9 * 1.8cm
Trọng lượng: 16g.
Hướng dẫn sử dụng:
- Khi mạch được cấp nguồn relay ở trạng thái bình thường, có 1 tín hiệu xung...
Thông số kỹ thuật:
- Điện áp làm việc: 5 - 30VDC
- Có rơle bảo vệ.
- Kích thước: 5,4 * 1,9 * 1.8cm
- Trọng lượng: 16g.
Hướng dẫn sử dụng:
- Khi mạch được cấp nguồn relay ở trạng thái bình thường, có 1 tín hiệu xung thấp đến chân trig hoặc nhấn nút trên mạch, relay được kích hoạt ngay lập tức, và sau đó 0-24 giây, relay lại trở về trạng thái bình thường.
- Sử dụng 2 chân nguồn 6.3 - 30VDC hoặc cổng MicroUSB
- Có tín hiệu bên ngoài (TRIG) đến tín hiệu xung thấp hoặc nút nhấn trên mạch để kích hoạt ngay lập tức.
- Thời gian có thể được điều chỉnh bằng chiết áp, mặc định 0-24 giây. Nếu bạn cần thêm thời gian, có thể được thay thế bởi các tụ điện lớn hơn (C2) hoặc chiết áp. Thời gian trễ công thức: T = 1.1RC. Ví dụ: Tụ kháng 22uf 1M sau đó T = 1,1 * 0,000022 * 1000000 = 24,2 giây.
- Được thiết kế các mạch lọc, khả năng chống nhiễu, thích hợp cho điều khiển công nghiệp.
