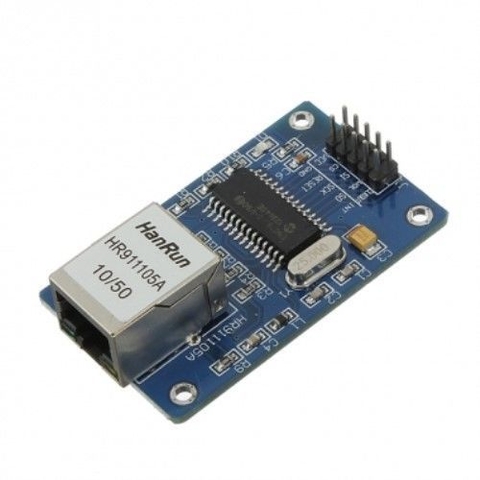

Module giao tiếp Ethernet SPI ENC28J60

80.000₫

Còn hàng

Module Ethernet ENC28J60 sử dụng IC điều khiển Ethernet Stand-Alone Microchip ENC28J60 mới với nhiều tính năng nhằm xử lý hầu hết các yêu cầu về giao thức mạng. Module kết nối trực tiếp tới hầu hết các vi điều khiển với thông qua chuẩn giao tiếp SPI với tốc độ truyền/nhận lên đến 20MHz.

Thông số kỹ thuật

  • - Chipset ENC28J60-I/SO
  • - Điện áp cung cấp: 3.3V
  • - Tần số: 25MHz
  • - Cổng Ethernet HR911105A

Schematic:

ENC28J60

Sử dụng cơ bản

Để sử dụng ENC28J60 với Arduino Uno R3 hoặc với một vi điều khiển nào khác, người dùng phải sử dụng thư viện EtherCard dành riêng cho ENC28J60.

Chương trình trả về 1 trang HTML khi Arduino Uno R3 đả kết nối được vào mạng Internet qua ENC28J60.

  • Kết nối

    ENC28J60 Arduino Uno R3
    VCC 3.3V
    GND GND
    RST RESET
    SCK D13
    S0 D12
    SI D11
    CS D10
    CLK D8

  • Cài đặt thư viện

  • Code

    ENC28J60.ino

  • Kết quả

    Sau khi kết nối Arduino Uno R3 với ENC28J60, người dùng cắm dây Ethernet từ cổng LAN của router vào ENC28J60.

    Sử dụng chương trình mẫu BackSoon có sẵn trong ví dụ của thư viện ethercard, người dùng có thể chỉnh sửa lại nội dung hiển thị.
