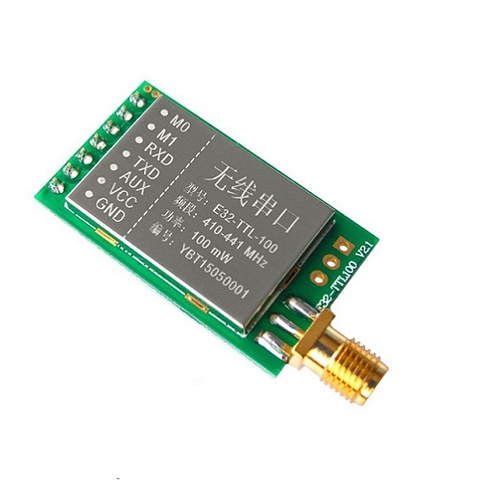

Mạch thu phát RF Lora UART SX1278 AS32 433Mhz 3000m
245.000₫
Mô tả :
Thông số kỹ thuật:
- - Model: E32-TTL-100 RF
- - IC chính: SX1278 từ SEMTECH.
- - Điện áp hoạt đông: 2.3 - 5.5 VDC
- - Điện áp giao tiếp: TTL
- - Giao tiếp UART Data bits 8, Stop bits 1, Parity none, tốc độ từ 1200 - 115200.
- - Tần số: 410 - 441Mhz
- - Công suất: 20dbm (100mW)
- - Khoảng cách truyền tối đa trong điều kiện lý tưởng: 3000m
- - Tốc độ truyền: 0.3 - 19.2 Kbps ( mặc định 2.4 Kbps)
- - 512bytes bộ đệm.
- - Hỗ trợ 65536 địa chỉ cấu hình.
- - Kích thước: 21x36mm.
Lưu ý: chân M0,M1 nối GND để truyền nhận bình thường hoặt nối với GPIO của vi điều khiển để thay đổi các Mode.
Download code đọc ghi config bằng arduino

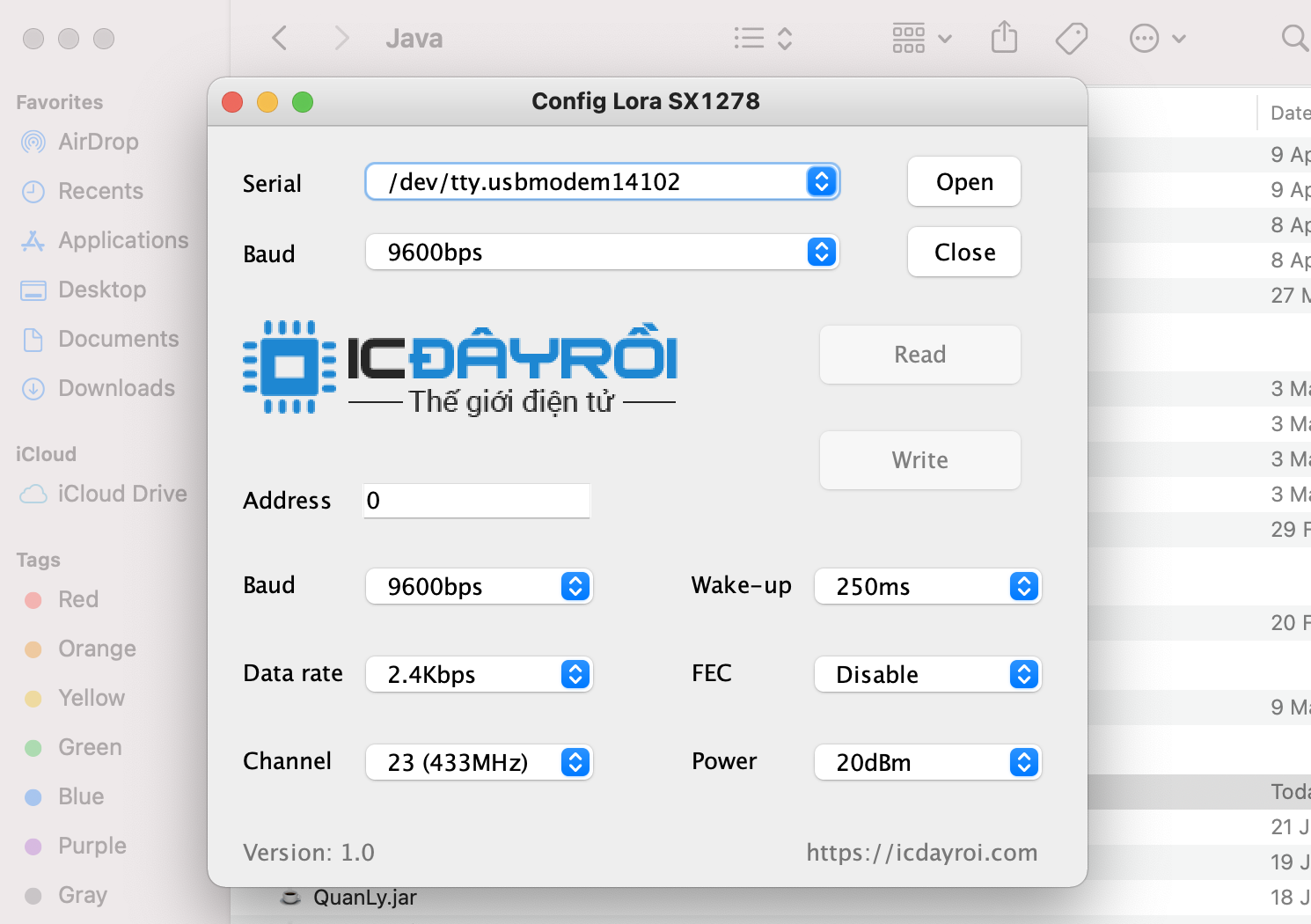

Download phần mềm config trên máy tính
Nếu máy bạn không chạy được phần mềm là do máy bạn thiếu Java, bạn cần cài thêm JDK để mở được phần mềm nhé
Download JDK
|
Mode（03） |
M1 |
M0 |
Mode introduction |
Remark |
|
Mode 0 Normal |
0 |
0 |
Serial port open, wireless channel open, transparent transmission. |
The receiver must be in mode 0 or mode 1 |
|
Mode 1 Wake-up |
0 |
1 |
Serial port open, wireless open. The difference between normal mode and wake-up mode is it will increase wake-up code automatically before data packet transmission so that it can awaken the receiver working under mode 2 |
The receiver could be in mode 0, mode 1 or mode 2. |
|
Mode 2 Power saving |
1 |
0 |
Serial port closed, wireless is under the air wake-up mode. It will open the serial port and transmit data after receiving the wireless data. |
1, the transmitter should be in mode 1 2, cannot transmit under this mode |
|
Mode 3 Sleep |
1 |
1 |
The mode will sleep and can receive parameter setting command. |
For details, pls refer the operating parameter elaboration |
