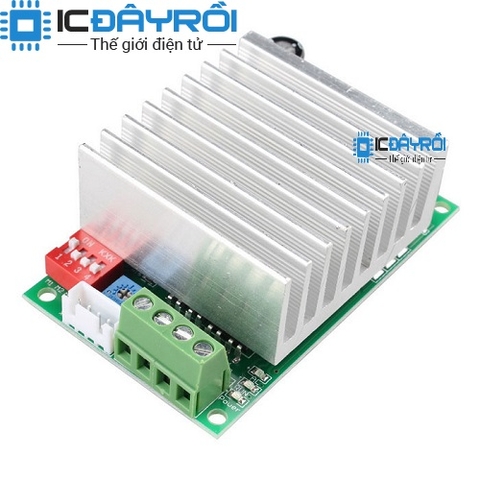

Mạch driver động cơ bước TB6600 4.5A

155.000₫

Còn hàng

Mạch driver động cơ bước TB6600 4.5A

Thông số kỹ thuật Module điều khiển động cơ TB6600 4.5A:

- Điện áp hoạt động: 10V - 45V

- Chip điều khiển: TB6600 công suất cao, có khả năng tự ngắt khi điện áp thấp, nhiệt độ cao, bảo vệ quá dòng và ngắn mạch

- Dòng ra: 4.5A Max

- Module điều khiển động cơ TB6600 có thể điều khiển: full bước, 1/2, 1/4, 1/8, 1/16 bước.

Kích thước module: Dài: 82mm Rộng: 52mm Cao: 30mm

Hướng dẫn kết nối và sử dụng:

-- A+ và A -: Nối vào cặp cuộn dây của động cơ bước

-- B+ và B- : Nối với cặp cuộn dây còn lại của động cơ

-- PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600

-- PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600

-- DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600

-- DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600

-- ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa

-- Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung
