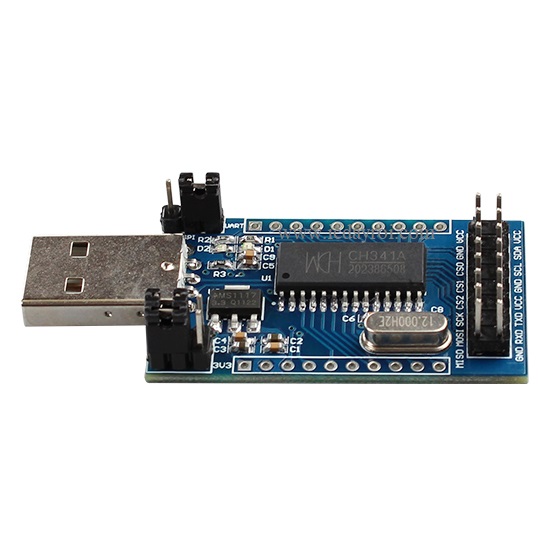

Mạch CH341A USB to UART IIC SPI TTL ISP EPP/MEM

165.000₫

Còn hàng

Mạch CH341A USB to UART IIC SPI TTL ISP EPP/MEM được trang bị chip CH341A, CH341A là chip chuyển đổi bus USB, thông qua bus USB để cung cấp cổng nối tiếp không đồng bộ, cổng song song, in và giao diện nối tiếp đồng bộ 2 dòng và 4 dòng, mạch chuyển đổi USB CH341A có thể được sử dụng cho nối tiếp mở rộng, giao diện I2C EEPROM Giao diện SPI Lập trình FLASH và STC MCU, gỡ lỗi chương trình, thu thập dữ liệu…

THÔNG SỐ MẠCH CH341A USB TO UART

  • - Hỗ trợ USB sang EPP hoặc MEM.
  • - Hỗ trợ giao diện USB sang UART, I2C, SPI.
  • - Điện áp đầu ra và mức tín hiệu có thể được chọn bằng 3,3V hoặc 5V.
  • - Có đèn báo trạng thái làm việc UART và SPI / I2C.

Tải phần mềm nạp chương trình: DOWNLOAD

Mạch nạp CH341 được điều khiển bởi phần mềm Flash Programmer.

Giải nén file zip.

Cài đặt Driver

– Trong thư mục giải nén vừa mới download, thực thi SETUP.EXE để tiến hành cài đặt Driver.

– Việc cài đặt Driver sẽ mất vài phút. Từ giao diện DriverSetup, click INSTALL và giây lát sẽ xuất hiện thông báo “Driver instal success!”

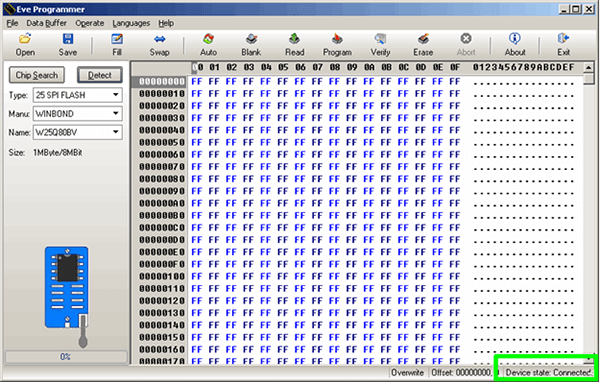

– Kiểm tra lại bằng cách thực thi Flash_Programmer.exe, khi kết nối mạch nạp CH341 với máy tính sẽ thông báo Device state: Connected.

* Chế độ làm việc (nắp nhảy bên phải USB):

(1) Kiểu UART: nắp nhảy được lắp vào UART, đèn chỉ báo D2 (màu xanh) bật;

(2) Chế độ song song I2C / SPI và EPP / MEM: nắp nhảy được lắp vào I2C / SPI, đèn chỉ báo D1 (màu đỏ) bật;

(3) Chế độ cổng song song của máy in: cần rút phích cắm bộ nhảy ,và SDA và SCL được kết nối với nhau.

Điện áp đầu ra của VCC và lựa chọn mức tín hiệu (nắp nhảy 2 bên trái USB):

Khi nắp nhảy 2 được lắp vào bên 3V3 là 3,3V; khi nắp nhảy 2 cũng cắm sang phía bên kia là 5V.
