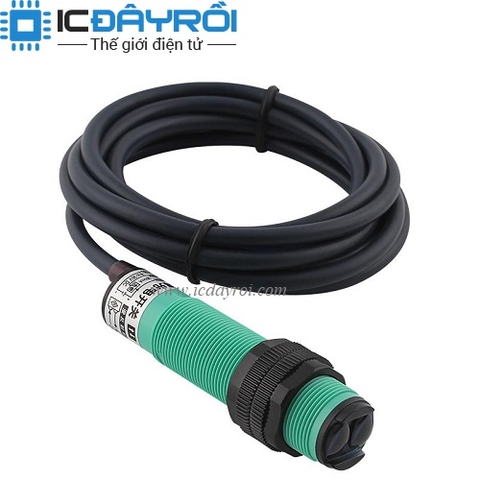

Cảm biến vật cản hồng ngoại E3F-DS100C4

105.000₫

Còn hàng

Cảm biến vật cản hồng ngoại E3F-DS100C4 dùng ánh sáng hồng ngoại để xác định khoảng cách tới vật cản cho độ phản hồi nhanh và rất ít nhiễu do sử dụng mắt nhận và phát tia hồng ngoại theo tần số riêng biệt. Cảm biến có thể chỉnh khoảng cách báo mong muốn thông qua biến trở.

Thông số kỹ thuật:

  • Nguồn điện cung cấp: 6 ~ 36VDC.
  • Dạng đóng ngắt: Thường mở (NO - Normally Open)
  • Khoảng cách phát hiện: 100cm.
  • Có thể điều chỉnh khoảng cách qua biến trở.
  • Dòng kích ngõ ra: 300mA.
  • Ngõ ra dạng NPN
  • Góc đo : 3~5 độ
  • Chất liệu sản phẩm: nhựa.
  • Có led hiển thị ngõ ra màu đỏ.
  • Kích thước:18x70mm

Sơ đồ dây:

  • Nâu: VCC
  • Đen: Ngõ ra dạng NPN cực thu hở cần thêm trở kéo lên VCC (khoảng 1~10k Ohm) trước khi giao tiếp với Vi điều khiển.
  • Xanh dương: GND

Lưu ý: Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay (rơ le) sẽ gây CHÁY cảm biến, có thể tham khảo các Module relay đã được thiết kế bảo vệ.
