Cảm biến vật cản hồng ngoại

8.000₫

Còn hàng

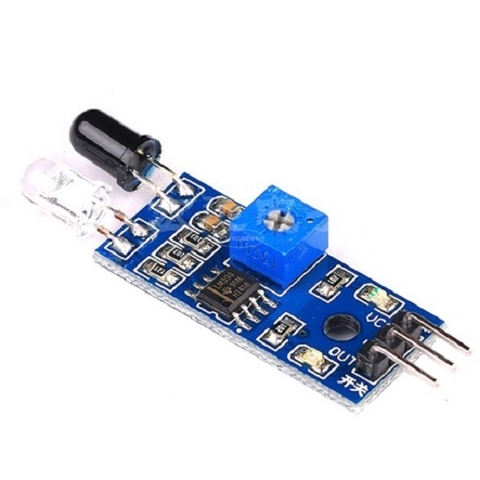

Cảm biến phát hiện vật cản hồng ngoại

Mô tả:

  •  Module cảm biến phát hiện vật cản hồng ngoại luôn thích nghi với môi trường xung quanh, nó có một cặp mắt phát hiện tia hồng ngoại với một tần số nhất định, khi phát hiện ra tia hồng ngoại của một vật cản bề mặt phản xạ sẽ nhận tín hiệu và sử lý đèn báo màu xanh lá cây sẽ sáng đồng thời đầu cho tín hiệu ra ở mức thấp . Hiện quả phạm vi hoạt động từ 2 – 30cm, điệp áp làm việc 3,3v – 5v.  phạm vi phát hiện của cảm biến có thể được điều chỉnh  từ núm chiết áp thông qua một Potentiometer, dễ lắp ráp, dễ dàng để sử dụng các tính năng, nó có thể được sử dụng rộng rãi trong việc làm Robot tránh vật trở ngại,…

Nguyên lý và thông số:

  • Khi cảm biến phát hiện chướng ngại vật ở phía trước của tín hiệu, đèn LED màu xanh lá cây được thắp sáng, đồng thời cổng ra cho một tín hiệu thấp, phát hiện vật cản ở khoảng cách 2 ~ 30cm, phát hiện góc 35 °, khoảng cách phát hiện bởi Potentiometer đã được điều chỉnh, độ nhạy được điều chỉnh bằng chiết áp theo chiều kim đồng hồ, để tăng khoảng cách phát hiện; chỉnh ngược chiều kim đồng hồ làm giảm khoảng cách phát hiện.
  • cổng ra module cảm biến OUT có thể được kết nối trực tiếp với vi điều khiển IO hoặc một module relay 5v; Kết nối: VCC-VCC; GND-GND; OUT-IO
  • bộ so sánh LM393, ổn định;
  • nguồn cấp 3-5V DC . Khi bật nguồn, đèn báo nguồn màu đỏ sáng
  • được thiết kế lỗ vít 3mm để lắp đặt cố định dễ dàng
  • bảng mạch kích thước: 3.2CM * 1.4CM
