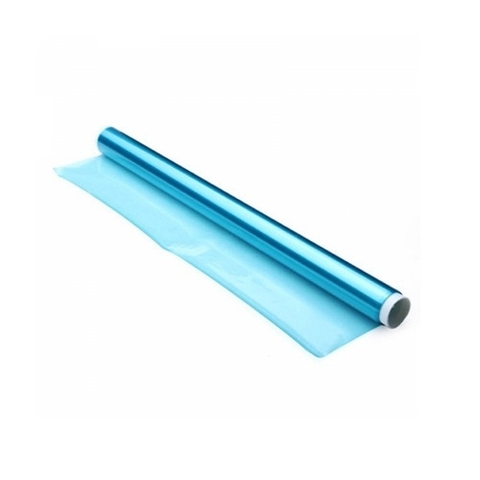

Phim cảm quang khổ A4

8.000₫

Còn hàng

- Kích Thước mua tối thiểu: 30x21CM ( A4)
- Bảo quản:
+ Tránh nguồn sáng như: đèn điện, mặt trời, tia UV...
+ Bảo quản nơi khô ráo, thoáng mát.

Hướng dẫn làm mạch in bằng phương pháp film cảm quang





Bước 1 : Làm sạch Phíp Đồng và cắt phíp theo kích thước mạch cần làm




Bước 2 : Cắt film cảm quang theo kích thước của mạch  cần làm


Bước 3 : Dán 2 mẩu bằng dính ở 2 mép của film cảm quang , sau đó lột 1 lớp ni nong mỏng ở film cảm quang




Bước 4 : Sau khi lột bỏ 1 lớp ni nong trên film cảm quang , ta tiến hành dán film cảm quang lên phíp đồng

( Lưu ý : Khi dán phải nhẹ nhàng , như dán tấm bảo vệ màn hình điện thoại, ko để bong bóng khí )


Bước 5 : Sau khi dán xong film cảm quang lên phíp đồng, ta dùng máy ép để ép film . Nếu không có máy ép plastic ta có thể tận dụng bàn là để là như hình ( Lưu ý : Khi là film cảm quang trên phíp để nhiệt độ bàn là là 110 độ C và đặt 1 tấm vải lên trên )


Bước 6 : Sau khi hoàn thành bước 5 xong . Ta chuẩn bị film âm bản để làm mạch . Ở đây mình dùng film trong in bằng máy in phun ( Nếu ko các bạn có thể dùng giấy can in trên máy in lasser cũng được , nhưng chất lượng ko được cao )


Bước 7 : Tiếp theo ta đặt film âm bản vừa in lên trên phíp  ép film cảm quang ở bước 4






Bước 8 : Mang đi chụp bản . Ở đây mình dùng bóng đèn sợi đốt 100w . Chụp tròng vòng 15 phút . Nếu bạn nào có điều kiện thì dùng bóng huỳnh quang hoặc bóng UV . Thì thời gian chụp sẽ rút ngắn . Nhưng ở đây mình muốn hướng dẫn các bạn làm mạch = film cảm quang 1 cách ít tốn kém và phù hợp với sinh viên








Bước 9 : Sau khi chụp bản xong ở Bước 8 , ta dùng dao trổ để lột 1 lớp ni nong ở trên bề mặt film cảm quang sau khi chụp bản , hoặc có thể dùng băng dính , dính ở 1 đỉnh của phíp sau đó lột tấm ni nong đó . Nhớ là phải lột lớp ni nong đó ra thì mới đi rửa bản được


Bước 10 : Ta mang di rửa hiện bản . Dùng dung dịch hiện bản , pha theo công thức 100g /1 lít nước . Dùng tấm rẻ rửa bát để rửa bản




Bước 11 : Mạch sau khi rửa hiện bản






Bước 12 : Công việc cuối cùng là đi ăn mòn . Hehehe




Bước 13 : Sau khi đi ăn mòn , ta ngâm mạch vào dung dịch Xút để tẩy film cảm quang . Thế là hoàn thành tấm mạch




Bước 14 : Việc còn lại chỉ là khoan mạch . Thế là kết thúc
