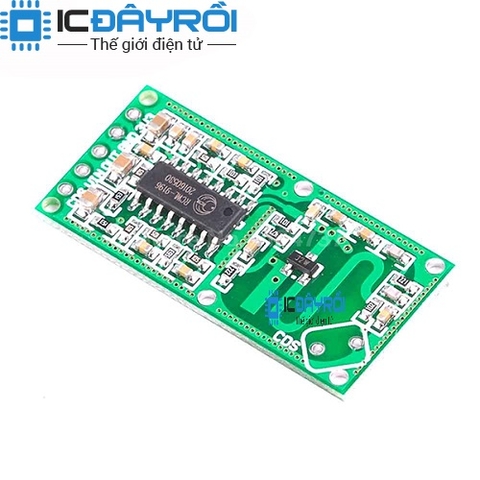

Module cảm biến vật cản Radar RCWL-0516
11.000₫
Còn hàng
Mô tả :
Module Cảm Biến Radar RCWL-0516 dùng để phát hiện vật cản bằng sóng radar, với khoảng cách phát hiện từ 5 đến 9m, sóng có thể xuyên một số vật cản bằng nhựa, gỗ mỏng nên có thể đặt module...
Module Cảm Biến Radar RCWL-0516 dùng để phát hiện vật cản bằng sóng radar, với khoảng cách phát hiện từ 5 đến 9m, sóng có thể xuyên một số vật cản bằng nhựa, gỗ mỏng nên có thể đặt module trong hộp để bảo vệ. Cảm biến có độ nhay và độ bền cao.
Thông số kĩ thuật:
- Điện áp hoạt động: 4~28VDC.
- Dòng tiêu thụ:2.8mA, 3mA (max)
- Khoảng cách hoạt động:5-9m
- Năng lượng truyền:20mW (chuẩn);30mW (max)
- Điện áp ra:3.2-3.4V
- Dòng ra: 100mA
- Nhiệt độ hoạt động: -20 ~ 80 C
Sử dụng
- Sử dụng IC RCWL-9196
- C_TM: Đây là vị trị gắn tụ điện để điều chỉnh thời gian kích, mặc định nếu không có tụ điện thì thời gian kích là 2s, gía trị tụ điện càng lớn thì thời gian kích càng lâu.
- R_GN: Đây là vị trí gắn điện trở chỉnh khoảng cách phát hiện vật cản, nếu không có điện trở thì khoảng cách mặc định là 7m, nếu nối điện trở 1MOhm thì khoảng cách phát hiện vật cản giảm xuống còn 5M, giá trị điện trở càng nhỏ thì khoảng cách phát hiện càng gần.
- R_CDS: Đây là vị trí gắn quang trở, nếu gắn quang trở vào vị trí này thì cảm biến sẽ không hoạt động vào buổi tối.

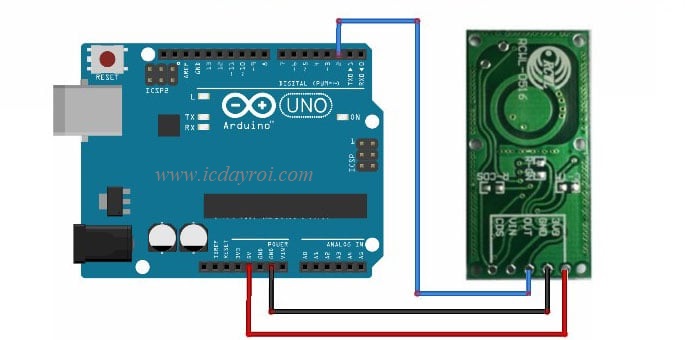

- 3.3V: ngõ ra 3.3V
- GND : nối GND của pin.
- Vin : nối pin.
- OUt : Ngõ ra digital, Nếu có tín hiệu thì điện áp 3.3V, không có tín hiệu sẽ là 0V
- CDS : chân diasble module, nối 0V thì module sẽ không hoạt động
Ứng dụng
- Dùng trong các thiết kế nhà thông minh như hệ thống đèn báo chống trộm.
- Phát hiện vật cản cho xe tự hành.
Mạch nguyên lí : https://github.com/jdesbonnet/RCWL-0516
