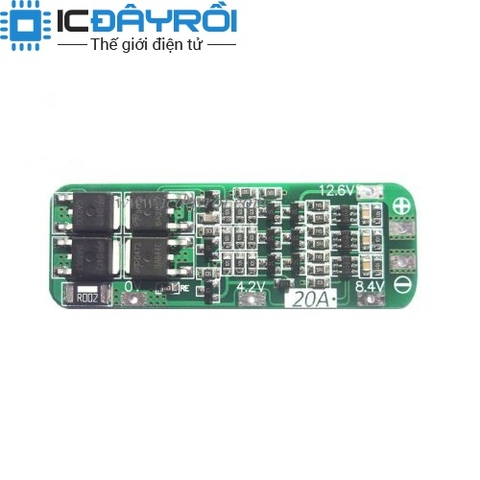

Mạch sạc và bảo vệ pin 3S 20A

22.000₫

Còn hàng

Mạch Sạc Và Bảo Vệ Pin 12.6V 3S 20A dùng cho các loại pin ghép lithium bảo vệ pin quá dòng, bảo vệ pin khi sạc giúp ổn định pin tránh hư khi dùng hoặc sạc.

Mạch bảo vệ sạc xả Pin Lithium Li-ion 18650 3S 20A 12.6V với dòng bảo vệ lên 20A nên có thể sử dụng cho 3 cell hoặc 6 cell pin 18650 hoặc 26650, dùng ghép các loại pin sạc 12V, dùng sạc các loại pin cho máy khoan, máy bắt vít, máy bơm, pin ghép 12V, pin thiết bị điện tử 12V, các loại pin sạc 12V

- Số cell sử dụng: 3 cell Li-ion hoặc 3 cặp (6 cell) cell Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (9, 12 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn.

Khuyến nghị:

- Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.

- Nếu đóng 3S-1P (3 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).

- Nếu đóng 3S-2P (3 cặp cell nối tiếp - 6 cell) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).

- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế.

- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.

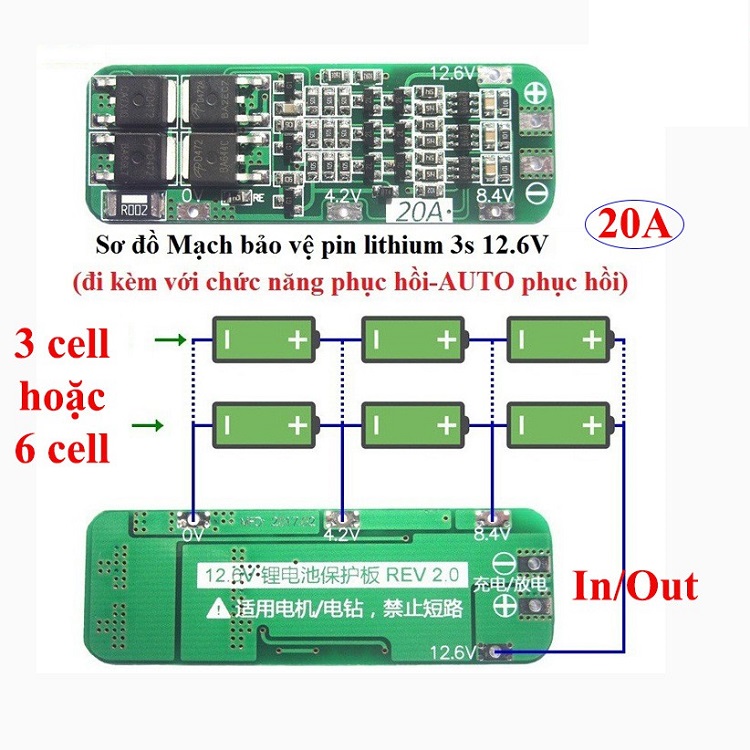

- Hàn theo thứ tự từ 0V (B-) 4.2V 8.4V 12.6V (B+).

- Các chân - và + là ngỏ ra Tải và Sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.

Thông số kỹ thuật:

  • - Sử dụng sạc: 12.6-14 V
  • - Size: 59*20*3.4mm
  • - Điện thế xả cạn: 9.6V
  • - Điện thế sạc đầy: 12.6V
  • - Dòng xả liên tục (hoạt động): 20A
  • - Dòng xả tức thời (quá tải): 40A
  • - Trọng lượng: 12g
