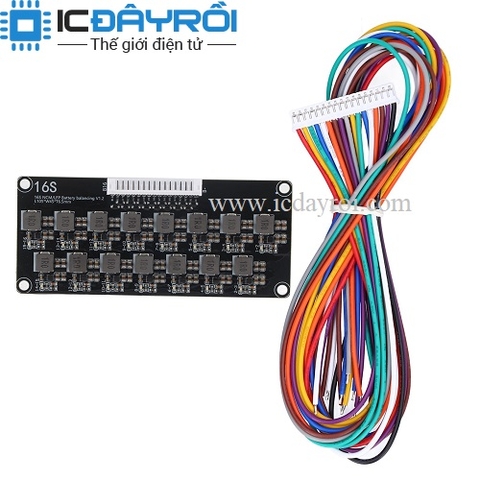

Mạch cân bằng pin chủ động 16S 1.2A

490.000₫

Còn hàng

Thông tin sản phẩm và sử dụng:

  • - Dãy điện thế làm việc (từng cell): 2.0V - 4.5V
  • - Dòng cân bằng 1.2A max
  • - Chức năng: Cân bằng cell pin Li-ion, LifePO4, giúp cho từng cặp cell luôn đều áp với nhau. Thích hợp để ghép với khối pin dùng mạch sạc và bảo vệ pin mà không có chức năng cân bằng cell (Balance)

Nguyên tắc động động của đèn tín hiệu:

  • 1. - Đèn cân bằng sáng nghĩa là mạch đang cân bằng cell
  • 2. - Đèn cân bằng tắt là mạch cân bằng ở trạng thái ngủ (sleep)
  • 3. - Đèn cân bằng nhấp nháy, dây bị tụt, hoặc lỗi mạch.

Nguyên tắc cân bằng:

  • 1.Mạch này là cân bằng chênh lệch điện áp liền kề (mạch so sánh điện áp giữa các cell (cặp) cell liền kề nhau). Nếu lệch từ 0,1V trở lên thì mạch kích hoạt tính năng cân bằng, cho đến khi mức chênh lệch điện áp các cell liền kề nằm trong khoảng 0,03V thì ngừng hoạt động (sleep).
  • 2.Nếu trong quá trình sạc xả sau thời gian sử dụng, khối pin có chênh lệch điện áp liền kề đủ từ 0.1V thì mạch kích hoạt tính năng cân bằng nhằm giúp cho điện áp của bộ pin ở mức lý tưởng và nâng cao hiệu quả sử dụng pin
  • 3.Dòng cân bằng:
  • - Chênh lệch điện áp liền kề hơn 0,1V, dòng cân bằng 0.5-0.7A
  • - Chênh lệch điện áp lliền kề hơn 0,2V, dòng cân bằng có thể đạt tối đa 1.2A
  • - Mức lệch áp càng nhỏ thì dòng cân bằng càng nhỏ

Quy ước hàn dây hàn:

  • 1. - Dây B-: Cực âm của cell đầu tiên (cực âm của khối pin)
  • 2. - Dây B1: Cực dương của cell đầu tiên
  • 3. - Dây B2: Cực dương của cell thứ hai
  • 4. - Dây B3: tương tự như trên

....

Dây B cuối cùng: Cực dương của cell cuối cùng.

-----------------

Lưu ý:

- Hàn dây đúng thứ tự và đầu của các dây nên được dán bảo vệ (khi hàn tới thì mới tháo ra), tránh tiếp xúc với nhau hoặc với đầu pin có thể làm cháy bo mạch

- Đây là mạch cân bằng pin, hoàn toàn không có chức năng bảo vệ sạc hay xả pin và chỉ làm việc hiệu quả khi các cell (cặp cell) lệch áp ít và khối pin có dung lượng vừa

- Nếu các cell (cặp cell) lệch áp nhiều và khối pin có dung lượng lớn (ghép nhiều cell song song) thì nên dùng sản phẩm khác của Shop đó là Mạch cân bằng chủ động 5.5A
