Mạch sạc Acquy tự ngắt XY-L10A
120.000₫
Mô tả :
Mạch kiểm soát sạc pin XY-L10A là mạch điện Thiết kế thông minh, nhỏ gọn, dễ sử dụng 1, dùng để sạc hệ thống bình ắc quy có dải từ 6V đến 60V có màn hình LCD hiển thị. Hiển thị điện áp pin, tỷ lệ phần trăm sạc và thời gian sạc.
Có chức năng hẹn giờ tự động sạc. Có thể điều chỉnh được giá trị điện áp theo mong muốn. Dòng tải max 10A (12V). Sử dụng làm mạch sạc acquy có bảo vệ, khi acquy đầy mạch sẽ tự động ngắt sạc để đảm bảo độ bền của acquy. Giúp bảo vệ bình ắc quy tốt nhất.

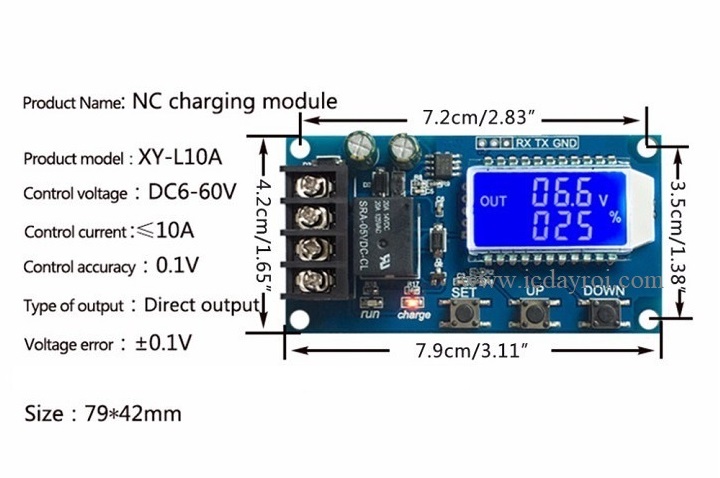

THÔNG SỐ KỸ THUẬT
- - Mạch sạc XY-L10A
- - Cấp nguồn nuôi : 6 – 60 VDC (AQ tối đa 48V).
- - Dòng sạc : < 20A
- - Hiển Thị điện áp : LCD
- - Sai số: 0.1 V
- - Kích thước : 79 x 42mm.
- - Chức năng : Điều chỉnh áp sạc, thời gian sạc.
* Chú ý : Cài đặt thông số trước khi sử dụng. Dòng sạc không giới hạn, dòng sạc phụ thuộc vào bộ sạc.
* Hướng dẫn SD :
(Thông số mẫu cài sẵn sạc AQ 12V : dn – 12.6 / UP – 14.6 / OP –:– h )
Bước 1: Kết nối Nguồn 6 – 60VDC ( Nếu < 6v mạch hoạt động không chính xác). Mạch sẽ hiển thị 00.0V – nbE (báo pin chưa được kết nối).
Bước 2: Nhấn nút “SET” trong 3s để cài đặt điện áp dưới, Mạch hiển thị dn – 00.0
Nhấn “UP” / “DOWN” để tăng/giảm giá trị điện áp sạc dưới (Pin hoặc AQ có điện áp dưới mức này sẽ không sạc).
Nhấn nút “SET” để chuyển sang cài đặt điện áp trên. Mạch hiển thị UP – 00.0,
nhấn “UP” / “DOWN” để tăng/giảm giá trị điện áp sạc trên. Mạch sẽ ngắt sạc (Trong quá trình ngắt sạc mạch sẽ tắt/bật LCD 1 lần)
Nhấn nút “SET” tiếp tục để chuyển sang cài đặt thời gian sạc. Mạch hiển thị
OP –:– h . Định dạng thời gian : 99:59 (giờ:phút). Nhấn “UP” / “DOWN” để tăng/giảm giá trị. Nếu không cài đặt thời gian sạc nhấn “SET” trong 3s để kết thúc cài đặt.
Bước 3 : Kết nối Pin hoặc AQ vào mạch sạc.

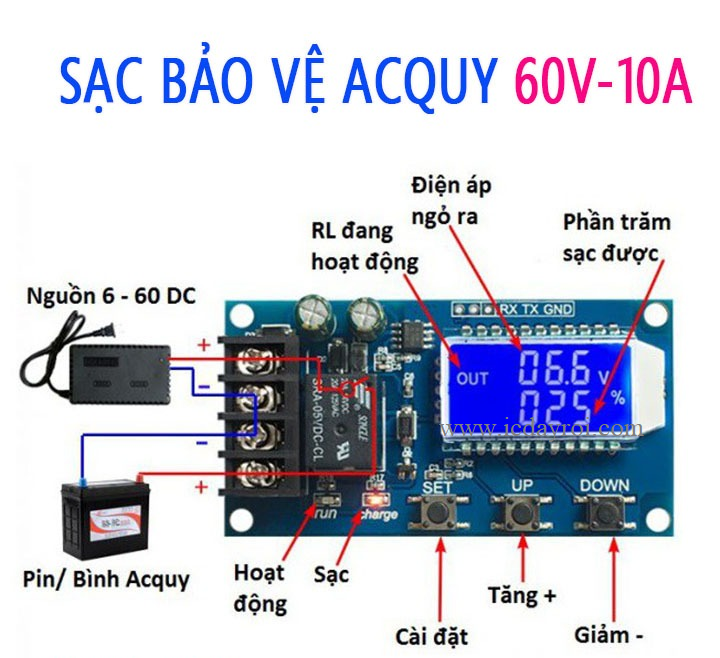

* Sơ đồ dây :
Nút bấm :
– UP : Tăng giá trị / Xem phần trăm sạc(00.0%). Nhấn “UP” giữ 3s, mạch hiển thị L – P OFF : đèn nền luôn sáng, L – P ON : đèn nền sáng trong 5 – 10 phút.
(Phần % là phầm trăm giữ giá trị dn-UP).
– DOWN : Giảm giá trị/ Bật tắt relay để kiểm tra điện áp Pin/AQ => mạch sẽ hiển thị điện áp Pin/AQ.
Báo lỗi :
– nbE : Pin chưa được kết nối.
– ERRR : Điện áp giới hạn dưới tăng.
– H: ER : Báo cài đặt thời gian sạc chưa phù hợp. Bấm phím bất kì để tắt báo lỗi.
– Lỗi không sạc và 1 số lỗi khác: Tháo pin sạc ra và kết nối lại với mạch.
– Mạch nhảy Relay liên tục: Điện áp sạc giữ dn – UP thay đổi quá nhanh (Do Pin/AQ bị chai hoặc cài đặt thông số chưa phù hợp).
