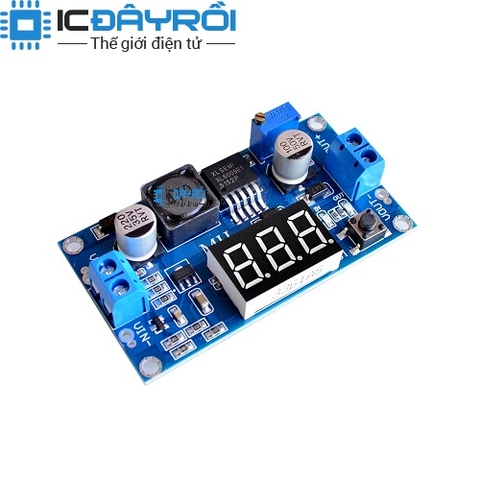

Mạch tăng áp Boost DC-DC XL6009 có hiển thị
65.000₫
Mô tả :
Mạch nguồn tăng áp DC XL6009 có hiển thị điều chỉnh tăng áp DC-DC sử dụng IC XL6009, có hiệu suất cao và giá thành tương đối thấp , tích hợp hiển thị giá trị điện áp ngõ vào & ra bằng LED 7 đoạn.
- Mạch Boost DC To DC ( Mạch Nâng Áp ).
- IC: XL 6009.
- Điện Áp In: 3 - 32V DC.
- Out: 5 - 35V DC
- Dòng Out : Max 4A ( Hoạt động ổn định ở 2,5A ).
( Module không có bảo vệ chống ngược áp và ngắn mạch nên quý khách lưu ý khi cấp nguồn đúng chiều )
- Tần Số: 400KHz
- Điều chỉnh điện áp ra bằng biến trở.
- Hiển thị điện áp LED 7 0.36
- Kích Thước: 36x66mm.
- Nhấn nút S1 để hiển thị điện áp Vào hoặc Ra hiển thị lên LED 7.
- Điện áp đầu vào < Điện áp ra khoảng 2v module hoạt động ổn định.
- Công suất vào bằng công suất ra nên lưu ý khi tính công suất.
* Ví Dụ: Bạn cần sử dụng đầu ra là 12v 2A, có điện áp vào là 5v Vậy dòng váo tối thiểu sẽ là:
Iin= 12*2/5=4.8A.
Lưu ý :Nếu bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.
