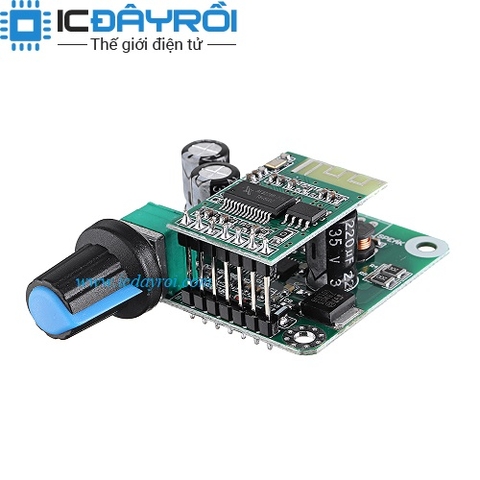

Mạch khuếch đại âm thanh bluetooth 4.2 TPA3110 15Wx2

100.000₫

Còn hàng

Mạch sử dụng IC TPA3110, sử dụng nguồn điện đơn có bảo vệ ngược cực. Hầu hết các linh kiện trên mạch đều áp dụng công nghệ vá tiêu chuẩn, đơn giản và ổn định. Được thiết kế đặc biệt cho mô đun thu âm thanh Bluetooth WIN668, mạch ổn áp 5V tích hợp, loa Bluetooth DIY dễ dàng. Công suất đầu ra là 15W X 2 và bảng có thể được kết nối với Loa 8 ohms và 4 ohms.
Thông số kỹ thuật:

  • Chip: TPA3110
  • Tên bluetooth: Win-668
  • Điện áp hoạt động: 8V-26V
  • Ngõ ra: 2 kênh L - R
  • Công suất: 15W - 15W
  • Trở kháng loa: 4 ~ 8Ω
  • Kích thước: 60 x 44 x 15mm

Cách sử dụng:

Bước 1: khi cấp nguồn cho module xong đèn đỏ sẽ nháy liên tục nghĩa là đang trong trạng thái chờ kết nối

Bước 2: sử dụng điện thoại để dò Bluetooth, module usb này có tên kết nối là WIN668

Bước 3: nhấp kết nối với tên thiết bị là Bluetooth khi kết nối OK thì led đỏ sẽ sáng và không nháy nữa đồng thời sẽ thông báo ra loa là đã kết nối bluetooth thành công

- Có hỗ trợ chỗ để nối với nút nhấn bật tắt module, khách hàng nhìn trên module chỗ có kí hiệu là SW, nối 2 chân đó với nút nhấn nhả, khi module đang bật nhấn nút nhấn thì 1s sau module sẽ tự tắt và ngược lại
