Bộ chuyển đổi âm thanh qua Analog MCU-4344 CS4344
45.000₫
Còn hàng
Mô tả :

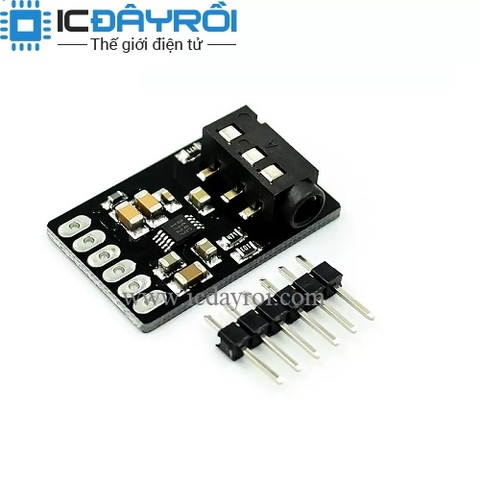

Bộ Chuyển Đổi Âm Thanh Qua Analog CJMCU-4344 là board chuyển đổi âm thanh kĩ thuật số sang stereo hoàn chỉnh. Board có ngõ ra tương tự (analog), hỗ trợ chuyển đổi Digital/Analog và thích hợp lọc ngõ ra tương tự. Ngõ...
Bộ Chuyển Đổi Âm Thanh Qua Analog CJMCU-4344 là board chuyển đổi âm thanh kĩ thuật số sang stereo hoàn chỉnh. Board có ngõ ra tương tự (analog), hỗ trợ chuyển đổi Digital/Analog và thích hợp lọc ngõ ra tương tự. Ngõ vào MCLK sử dụng chuẩn giao tiếp I2S
Thông Số Kĩ Thuật
- - Điện áp cung cấp: 5VDC
- - Programme: PCM2706 + CS4344 + Dual TDA1308
- - Thích hợp với headphone có trở kháng từ 16 - 120 Ohm
- - Độ méo âm: THD + N < 0.008%
- - SNR (Tỉ số tín hiệu cực đại trên nhiễu) > 90 dB
- - Công suất ngõ ra: 30 mW
- - Tần số lấy mẫu USB: 16bit/32 - 48 KHz
- - Hỗ trợ: WINXP/WIN7/WIN8/WIN10, Apple MAC OS, Android 4.1 trở lên, hỗ trợ cáp OTG (on the go)
- - Kích thước: 27 X 17 mm
Sơ Đồ Ra Chân
- - SDIN: Chân ngõ vào dữ liệu âm thanh
- - SCLK: Chân xung clock
- - LRCK: Chân xung clock Left - Right
- - MCLK: Chân xung nguồn clock và bộ lọc kĩ thuật số
- - GND: Ngõ vào điện áp âm GND
- - VCC: Ngõ vào điện áp dương 5VDC
| Pin Name | # | Pin Description |
| SDIN | 1 | Serial Audio Data Input (input) |
| SCLK/DEM | 2 | De-Emphasis/External Serial Clock Input (input) |
| LRCLK | 3 | Left Right Clock (input) |
| MCLK | 4 | Master Clock (input) |
| VQ | 5 | Quiescent Clock (output) |
| FILT+ | 6 | Positive Voltage Reference (output) |
| AOUTL | 7 | Left Channel Analog Output (output) |
| GND | 8 | Ground (input) |
| VA | 9 | Analog Power (input) |
| AOUTR | 10 | Right Channel Analog Output (ouput) |
