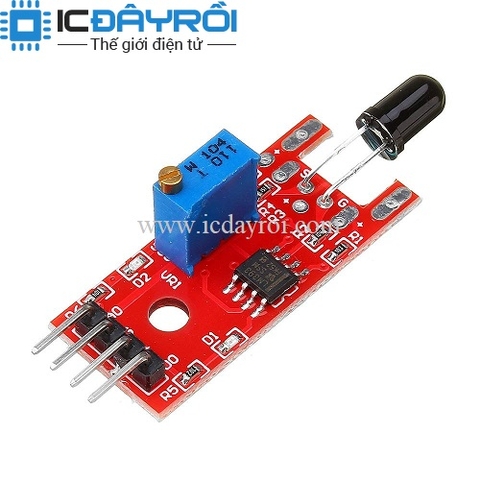

Cảm biến phát hiện lửa KY-026
10.000₫
Mô tả :
Cảm biến chuyên dùng để phát hiện lửa, thường dùng trong các hệ thống báo cháy. Tầm hoạt động trong khoảng 80cm với góc quét 60°.
Cảm biến nhận biết được lửa tốt nhất với bước sóng 760nm - 1100nm. Mạch còn được tích hợp IC LM393 để so sánh tạo mức tín hiệu và có thể chỉnh được độ nhạy bằng biến trở.
Thông số kỹ thuật:
- - Điện áp hoạt động: 3.3 ~ 5.3 VDC
- - Dòng tiêu thụ: 15 mA
- - Bước sóng phát hiện được: 760 ~ 1100 nm
- - Góc quét: 0 - 60°
- - Khoảng cách phát hiện: < 1 m
- - Nhiệt độ hoạt động: -25℃ ~ 85℃
- - Kích thước: 3.0 cm x 1.5 cm x 0.5 cm
Tính năng:
- Khả năng phát hiện lửa hoặc nguồn sáng có bước sóng tương tự.
- Sử dụng cảm biến hồng ngoại YG1006 với tốc độ đáp ứng nhanh và độ nhạy cao.
- Tích hợp IC LM393 để chuyển đổi ADC, tạo 2 ngõ ra cả số và tương tự, rất linh động trong việc sử dụng.
- Biến trở để tùy chỉnh độ nhạy cảm biến.
- Có thể ứng dụng trong các hệ thống báo cháy, robot chữa cháy,…
Sơ đồ đấu chân với Arduino
- VCC --> 3.3V ~ 5.3V
- GND --> power supply ground
- AOUT (AO) --> analog output
- DOUT (DO) --> digital output
