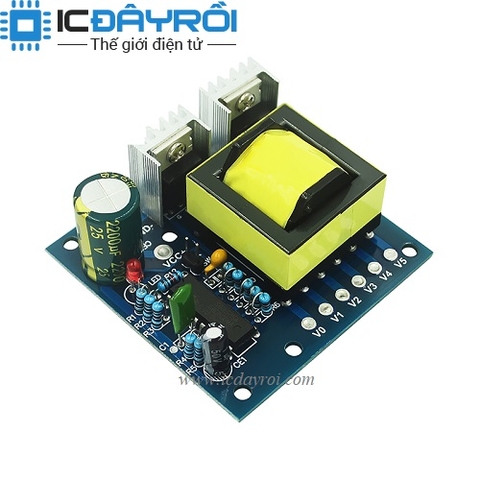

Mạch inverter kích điện 12VDC lên 220VAC 150W

140.000₫

Còn hàng

Mạch chuyển đổi điện áp inverter 12V ra 220VAC 150W thích hợp cho các ứng dụng chuyển đổi đầu ra từ DC sang AC với kích thước nhỏ gọn nhiều mực độ sử dụng dễ dàng.

Thông số kỹ thuật :

  • - Công suất: 150W
  • - Đầu vào: 12V
  • - Đầu ra: AC 0-110V-172V-200V-220v
  • - Dòng tĩnh: khoảng 0,05A
  • - Dạng sóng đầu ra: sóng vuông tần số cao
  • - Tần số đầu ra: khoảng 20KHz
  • - Kích thước :58x58mm

Sơ đồ nối dây đầu ra :

        V0 - V2 = 110 V
        V0 - V3 = 175V
        V0 - V4 = 200V
        V0 - V5 = 220
        V5 - V4 = 20V
        V5 - V3 = 45V
        V5 - V2 = 110 V
        V4 - V3 = 28V
        V4- -V2 = 90V
        V3 - V2 = 62V

Lưu ý: Nên tăng tản nhiệt khi tải hoạt động trong thời gian dài (≥100W).Nguồn cung cấp điện không thể đảo ngược. mạch ra dạng sóng vuông nên sẽ không chạy được động cơ, hoặc các thiết bị chạy dạng sóng Sin chuẩn AC
