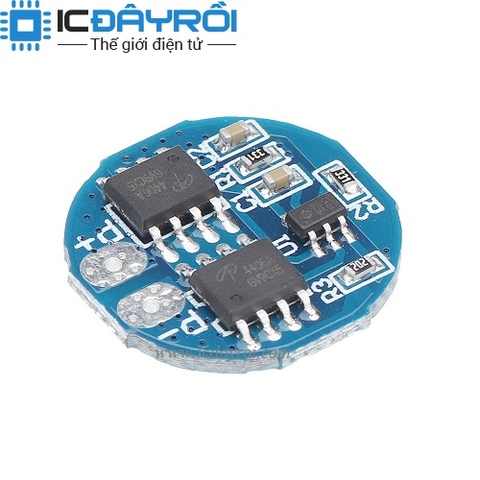

Mạch bảo vệ pin lithium 2s 5a 7.4v 8.4v 18650

18.000₫

Còn hàng

Mạch bảo vệ pin lithium 2s 5a 7.4v 8.4v 18650 kích thước bằng đúng đường kính của cell pin 18650. Mạch này phù hợp cho các ứng dụng các viên pin nối tiếp nhau thành hình trụ như mạch bảo vệ pin trong đèn pin cầm tay,...

Thông số kỹ thuật:
- Model: HX-2S-A2
- Bảo vệ quá áp: 4.25-4.35v±0.05v
- Kích thước: 17.5*17.5*3.2mm
- Bảo vệ ngắt xả: 2.5-3.0v±0.05v
- Dòng xả lên đến: 5A Working temperature: -40---+50°C
- Giới hạn xả: 7A Storage condition: -40-- +80°C
- Dòng nghỉ: less than 10uA effective life: more than 50,000 hours
I- nternal resistance: less than 300mΩ Short circuit protection: protection, charge recovery
- Điện áp sạc: 8.4V-9V

Sơ đồ kết nối:
B+ vào cực dương của Pin trên
BM vào cực chung giữa 2 pin
B- vào cực âm của pin dưới
P+ là nguồn dương
P- là nguồn âm
