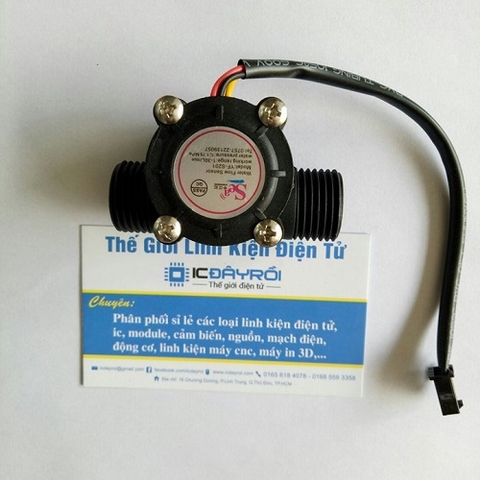

Cảm biến lưu lượng nước S201
58.000₫
Còn hàng
Cảm Biến Lưu Lượng S201
Tính năng:
Cảm biến lưu lượng:
- Chất liệu bằng nhựa bên trong có cánh quạt nước và cảm biến hall.
Khi nước chảy qua van cảm biến làm động cơ quay dẫn đến sự thay đổi trạng thái đầu ra của cảm biến Hall, đâu ra tín hiệu xung.
Thông số kỹ thuật:
| Working voltage |
5V-20V |
| Maximum current | 15 mA(DC 5V) |
| Weight | 43 g |
| Flow rate range | 1~30 L/min |
| Operating temperature Liquid temperature |
0°C~80°C <120°C |
| Operating humidity | 35%~90%RH |
| Operating pressure | under 1.75Mpa |
| Store temperature | -25°C~+80°C |
| Store humidity | 25%~90%RH |
Ký hiệu dây cảm biến:
- Black (Đen): GND
- Red (Đỏ): VCC supply
- Yellow (Vàng): Tín hiệu ra của hall sensor
Tần số tín hiệu đầu ra: F=7.5xQ ( L/Phút)
Trong đó:
Q: Lưu lượng nước
F: Tần số tín hiệu đầu ra (Hz)
7.5: Hằng số
VD:
1L nước sẽ có công thức : 1x7.5x60 = 450 xung
Lưu ý khi sử dụng
- Nên đặt cảm biến ở trên cùng dòng chảy
- Không cho dòng chảy có chất hóa học, ăn mòn
- Không chịu va đập khi sử dụng
- Đặt cảm biến thẳng đứng không lệch quá 5 Độ
- Nhiệt độ nước chảy qua dưới 120 Độ C
