Cảm biến góc GY-521 MPU6050

29.000₫

Còn hàng

Cảm biến góc GY-521 MPU6050 là một cảm biến sáu trục, có chứa một gia tốc 3 trục con quay hồi chuyển 3 trục. Hoạt động với 3.3V và giao tiếp I2C với tốc độ tối đa 400kHz.

Các cảm biến bên trong MPU-6050 sử dụng bộ chuyển đổi tương tự – số (Anolog to Digital Converter – ADC) 16-bit cho ra kết quả chi tiết về góc quay, tọa độ… Với 16-bit bạn sẽ có 2^16 = 65536 giá trị cho 1 cảm biến.
Tùy thuộc vào yêu cầu của bạn, cảm biến MPU-6050 có thể hoạt động ở chế độ tốc độ xử lý cao hoặc chế độ đo góc quay chính xác (chậm hơn). MPU-6050 có khả năng đo ở phạm vi:
+ con quay hồi chuyển: ± 250 500 1000 2000 dps
+ gia tốc: ± 2 ± 4 ± 8 ± 16g
Hơn nữa, MPU-6050 có sẵn bộ đệm dữ liệu 1024 byte cho phép vi điều khiển phát lệnh cho cảm biến, và nhận về dữ liệu sau khi MPU-6050 tính toán xong.

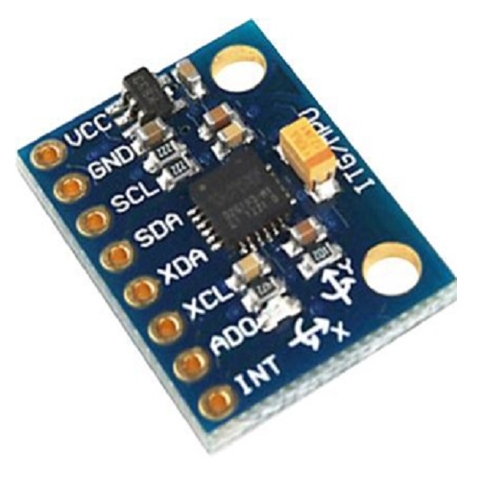

II:Sơ đồ chân MPU6050

Module cảm biến gia tốc góc 6truc MPU 6050 do hãng InvenSense.





VCC 5V/3V3
GND 0V
SCL Chân SCL trong giao tiếp I2C
SDA Chân SDA trong giao tiếp I2C
XDA Chân dữ liệu (kết nối với cảm biến khác)
XCL Chân xung (kết nối với cảm biến khác)
AD0 Bit0 của địa chỉ I2C
INT Chân ngắt
