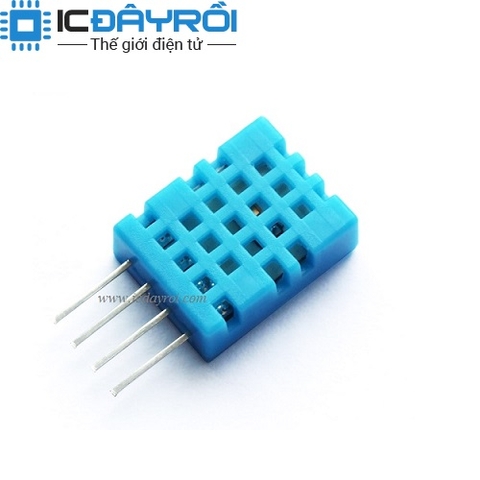

Cảm biến độ ẩm DHT11

19.000₫

Còn hàng

Cảm biến độ ẩm và nhiệt độ DHT11 là cảm biến rất thông dụng hiện nay vì chi phí rẻ và rất dễ lấy dữ liệu thông qua giao tiếp 1 wire (giao tiếp digital 1 dây truyền dữ liệu duy nhất). Bộ tiền xử lý tín hiệu tích hợp trong cảm biến giúp bạn có được dữ liệu chính xác mà không phải qua bất kỳ tính toán nào.

THÔNG SỐ KỸ THUẬT

- Nguồn: 3 -> 5 VDC.

- Dòng sử dụng: 2.5mA max (khi truyền dữ liệu).

- Đo tốt ở độ ẩm 20-80%RH với sai số 5%.

- Đo tốt ở nhiệt độ 0 to 50°C sai số ±2°C.

- Tần số lấy mẫu tối đa 1Hz (1 giây 1 lần)

- Kích thước 15mm x 12mm x 5.5mm.

- 4 chân, khoảng cách chân 0.1''.

SƠ ĐỒ NGUYÊN LÍ

- Sơ đồ kết nối vi xử lý:

                                         Sơ đồ nguyên lí

- Nguyên lý hoạt động:
Để có thể giao tiếp với DHT11 theo chuẩn 1 chân vi xử lý thực hiện theo 2 bước:
o Gửi tin hiệu muốn đo (Start) tới DHT11, sau đó DHT11 xác nhận lại.
o Khi đã giao tiếp được với DHT11, Cảm biến sẽ gửi lại 5 byte dữ liệu và nhiệt độ đo được.
