Mạch khống chế nhiệt độ, độ ẩm có hiển thị XH-M452

185.000₫

Còn hàng

Mạch khống chế nhiệt độ, độ ẩm có hiển thị XH-M452 dùng để khống chế, đảm bảo nhiệt độ và độ ẩm hoạt động ổn định cho các thiết bị.

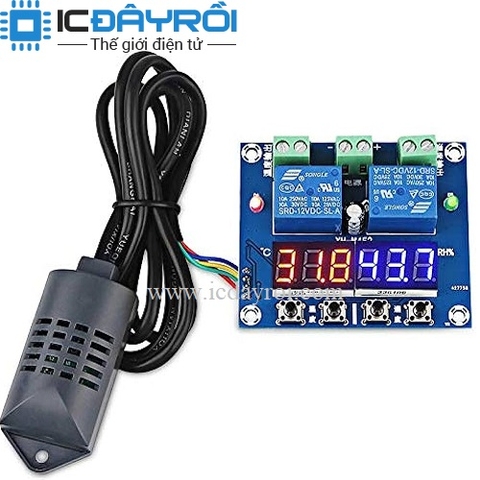

Module đi kèm cảm biến 2 trong 1 nhiệt độ và độ ẩm. Đo và xác định độ ẩm chính xác, sai số thấp.

Thông số kĩ thuật:

  1. - Điện áp: 12VDC
  2. - Phạm vi nhiệt độ: -40°C - 120°C
  3. - Sai số khi khống chế nhiệt độ: 0.1°C
  4. - Phạm vi độ ẩm: 0 - 100%RH
  5. - Sai số khi khống chế độ ẩm: 0,1%RH
  6. - Led hiển thị:
    1. + Led đỏ: Nhiệt độ
    2. + Led xanh: Độ ẩm
  7. - Cố đinh mạch bằng vít 3.2mm
  8. - Kích thước: 65 x 65 x 28mm
  9. - Khối lượng: 70g

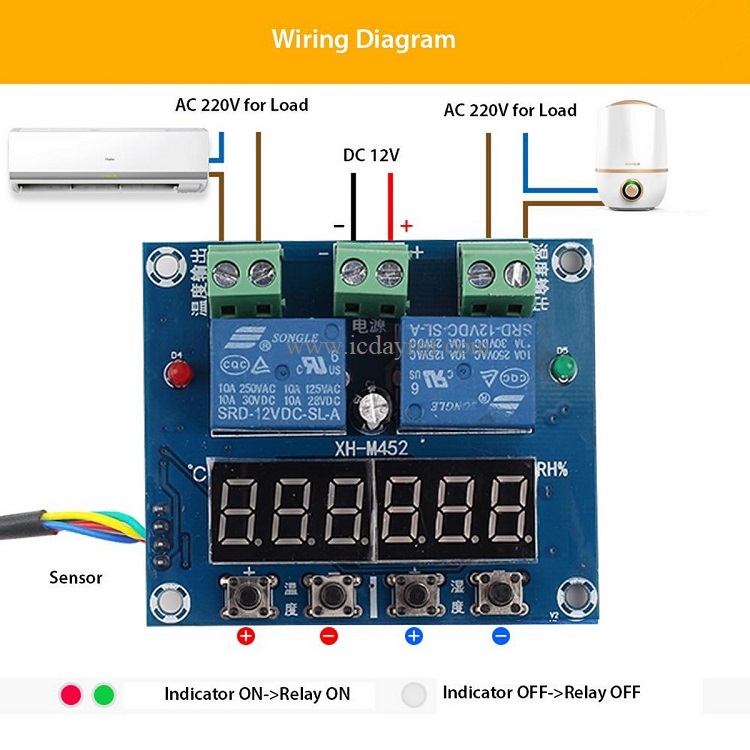

  • Hướng dẫn sử dụng:

    Cài đặt chế độ:

  • Nhiệt độ Start < Stop:

  • Nhiệt độ đo được nhỏ hơn hoặc bằng nhiệt độ Start thì role 1 sẽ đóng - thiết bị điều khiển bởi role 1 hoạt động, led đỏ sáng. Sau đó nhiệt độ đo được tăng lên lớn hơn hoặc bằng nhiệt độ Stop thì role 1 sẽ mở- thiết bị điều khiển bởi role 1 dừng, led đỏ tắt.

  • Nhiệt độ Start > Stop:

  • Nhiệt độ đo được lớn hơn hoặc bằng nhiệt độ Start thì role 1 sẽ đóng - thiết bị điều khiển bởi role 1 hoạt động, led đỏ sáng. Sau đó nhiệt độ đo được giảm xuống nhỏ hơn hoặc bằng nhiệt độ Stop thì role 1 sẽ mở- thiết bị điều khiển bởi role 1 dừng, led đỏ tắt.

  • Độ ẩm Start < Stop:

  • Độ ẩm đo được nhỏ hơn hoặc bằng độ ẩm Start thì role 2 sẽ đóng - thiết bị điều khiển bởi role 2 hoạt động, led xanh sáng. Sau đó độ ẩm đo được tăng lên lớn hơn hoặc bằng độ ẩm Stop thì role 2 sẽ mở- thiết bị điều khiển bởi role 2 dừng, led xanh tắt.

  • Độ ẩm Start > Stop:

  • Độ ẩm đo được lớn hơn hoặc bằng độ ẩm Start thì role 2 sẽ đóng - thiết bị điều khiển bởi role 2 hoạt động, led xanh sáng. Sau đó độ ẩm đo được giảm xuống nhỏ hơn hoặc bằng độ ẩm Stop thì role 2 sẽ mở- thiết bị điều khiển bởi role 2 dừng, led xanh tắt.

  • Cài đặt giá trị:

  • Thiết lập điều khiển nhiệt độ: (đèn màu đỏ)

  • Cài đặt nhiệt độ Start: Nhấn giữ nút "+" trong 3 giây đèn nhiệt độ sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác. Nếu chỉ ấn nút “+” thì sẽ chỉ hiện nhiệt độ Start.
  •  Cài đặt nhiệt độ Stop: Nhấn giữ nút "-" trong 3 giây đèn nhiệt độ sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác. Nếu chỉ ấn nút “-” thì chỉ hiện nhiệt độ Stop
  •  Khôi phục cài đặt gốc: Nhấn và giữ đồng thời 2 nút "+" và "-" trong 3 giây, màn hình sẽ hiển thị 888 888, khôi phục cài đặt gốc hoàn tất.

  • Thiết lập điều khiển độ ẩm: (đèn màu xanh)

  • Cài đặt độ ẩm Start: Nhấn giữ nút "+" trong 3 giây đèn độ ẩm sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác.
  • Cài đặt độ ẩm Stop: Nhấn giữ nút "-" trong 3 giây đèn độ ẩm sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác.

  • LƯU Ý:

  • Trường hợp màn hình hiển thị kí hiệu LLL: cần kiểm tra cảm biến đã được lắp đặt chưa, nếu cảm biến đã được lắp đặt vào mạch nhưng vẫn xuất hiện mã trên thì cảm biến đã hỏng.
  • Trường hợp màn hình hiển thị kí hiệu HHH: cần kiểm tra nhiệt độ quá phạm vi đo lường.
