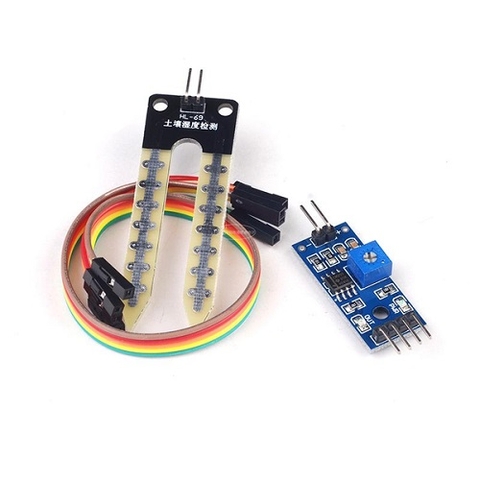

Cảm biến độ ẩm đất

12.000₫

Còn hàng

Cảm biến độ ẩm đất

- Trạng thái đầu ra mức thấp (0V), khi đất thiếu nước đầu ra sẽ là mức cao (5V), độ nhạy cao chúng ta có thể điều chỉnh được bằng biến trở. Cảm biến độ ẩm đất có thể sử dung tưới hoa tự động khi không có người quản lý khu vườn của bạn hoặc dùng trong những ứng dụng tương tự như trồng cây. Độ nhạy của Cảm biến phát hiện độ ẩm đất có thể tùy chỉnh được (Bằng cách điều chỉnh chiết áp màu xanh trên board mạch)
Phần đầu đo được cắm vào đất để phát hiện độ ẩm của đất, khi độ ầm của đất đạt ngưỡng thiết lập, đầu ra DO sẽ chuyển trạng thái từ mức thấp lên mức cao.

Ứng Dụng:

+ Đọc độ ẩm đất.

+ Hệ thống tưới tiêu tự động.

Thông Số Kỹ Thuật:

+ Điện áp hoạt động: 3.3V-5V

+ Kích thước PCB: 3cm * 1.6cm

+ Led đỏ báo nguồn vào, Led xanh báo độ ẩm.

+ IC so sánh : LM393

+ VCC: 3.3V-5V

+ GND: 0V

+ DO: Đầu ra tín hiệu số (0 và 1)

+ AO: Đầu ra Analog (Tín hiệu tương tự)

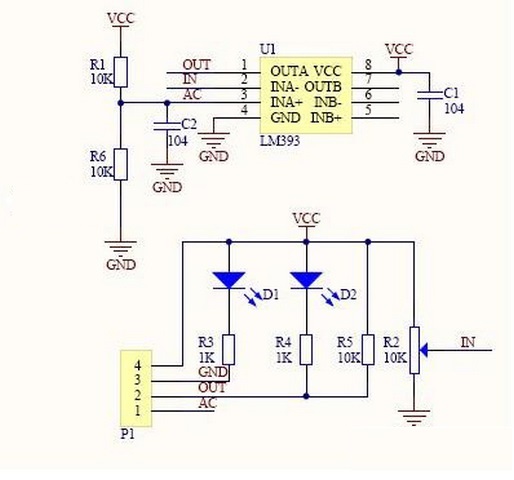

Sơ đồ nguyên lí của cảm biến độ ẩm trong đất:


Hoạt động của board

- Khi cấp nguồn, led báo nguồn sáng,

- Mạch có 2 đầu ra D0 và A0 tương ứng với digital output và analog output

- Board mạch tích hợp 1 mạch phân áp và 1 mạch so sánh sử dụng opam.

- Mạch phân áp đưa tín hiệu đầu ra analog đưa vào chân so sánh của mạch opam và chân đầu ra analog.

 -Mạch so sánh có chức năng so sánh và đưa tính hiệu logic (1 or 0) ở đầu ra digital. Ngoài ra board còn tích hợp 2 led gồm led báo nguồn và led báo trạng thái.

- Ở chân digital output: Mạch hoạt động như sau: Cài đặt ngưỡng so sánh bằng biến trở. Điện trở của cảm biến tỷ lệ thuận với độ ẩm, độ ẩm càng cao điện trở càng cao, mặt khác theo sơ đồ phân áp, điện áp đầu ra mạch phân áp tỉ lệ thuận với điện trở cảm biến, vậy độ ẩm đất tỷ lệ thuận với điện áp đầu ra. Khi thay đổi độ ẩm -> điện trở trên cảm biến thay đổi dẫn đến điện áp đầu ra đưa vào cổng so sánh trên opam thay đổi, điện áp này được so sánh với điện áp đặt được đặt bằng biến trở, nếu điện áp đọc về từ cảm biến chưa vượt qua ngưỡng đặt thì đầu ra D0 là mức thấp và led báo trạng thái không sáng, khi điện áp đầu vào vượt qua ngưỡng đặt thì đầu ra D0 là mức cao và led báo trạng thái sẽ sáng lên.

- Ở chân analog output: chân này được nối trực tiếp với mạch phân áp của cảm biến không qua mạch so sánh opam, đưa trực tiếp tín hiệu điện áp tới đầu ra A0, phục vụ cho các mục đích đo lường, quan trắc, giảm sát,…
