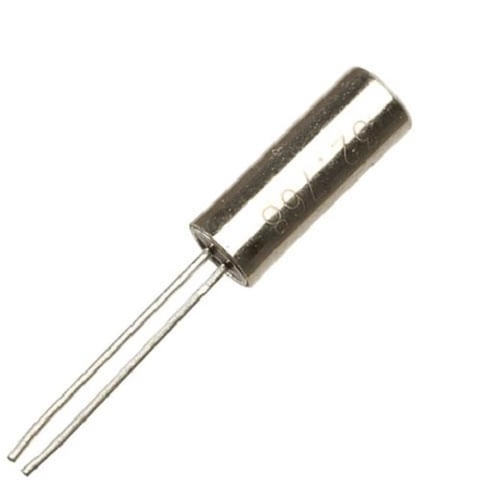

Thạch anh 32.768Khz DIP
1.400₫
Mô tả :
Tính năng chính:
Thạch anh 32.768KHz là một linh kiện làm bằng tinh thể đá thạch anh được mài phẳng và chính xác. Thạch anh 32.768KHz làm việc dựa trên hiệu ứng áp điện, hiệu ứng này có tính thuận nghịch. Khi áp một điện áp vào 2 mặt của thạch anh, nó sẽ bị biến dạng. Ngược lại, khi tạo sức ép vào 2 bề mặt đó, nó sẽ phát ra điện áp.
Tần số cộng hưởng của Thạch anh tùy thuộc vào hình dáng và kích thước của nó. Tần số của thạch anh 32.768KHz có trị số khá bền vững, hầu như rất ít bị ảnh hưởng bởi các điều kiện môi trường bên ngoài. Ngoài ra, hệ số phẩm chất của mạch cộng hưởng rất lớn, nên tổn hao rất thấp.
Các mạch Dao động Thạch anh: cho ra tần số rất ổn định, sử dụng rất nhiều trong các đồng hồ điện tử (như đồng hồ đeo tay, đồng hồ để bàn...), trong các thiết bị đo lường điện tử (tạo xung chuẩn), trong mạch đồng bộ màu của TV, VCR, trong các thiết bị tin học (máy vi tính, các thiết bị nối với máy vi tính), trong các nhạc cụ điện tử như Piano điện, organ...
Mạch lọc tích cực dùng Thạch anh: sử dụng nhiều trong các mạch khuếch đại trung tần của các máy thu thông tin liên lạc, TV, Radio...
Thông số kỹ thuật:
Nominal Frequency 32.768KHz
Holder Type φ3×8
Oscillator Mode Fund, AT
Frequency Stability (25℃) ±200ppm
Operating Temperature Range -10℃~+70℃
Frequency Stability vs. Temp ±30ppm
Storage Temperature Range -30℃~+85℃
Load Capacitance 15PF
Equivalent Series Resistance 40Ωmax
Shunt Capacitance 7.0PF max
Drive Level 10μW
Insulation Resistance 500MΩat DC100V
Aging Rate a Year ±3ppm
