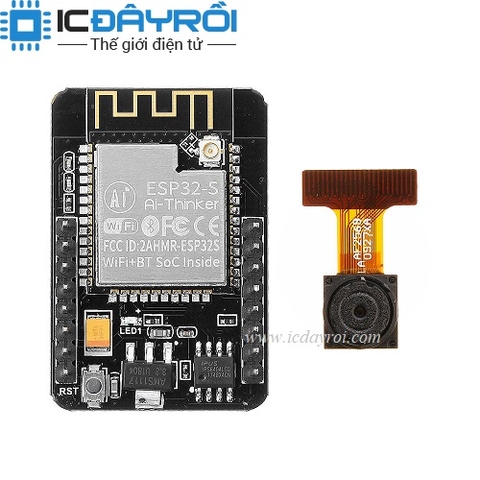

Module ESP32-CAM WiFi + bluetooth Camera OV2640
225.000₫
Còn hàng

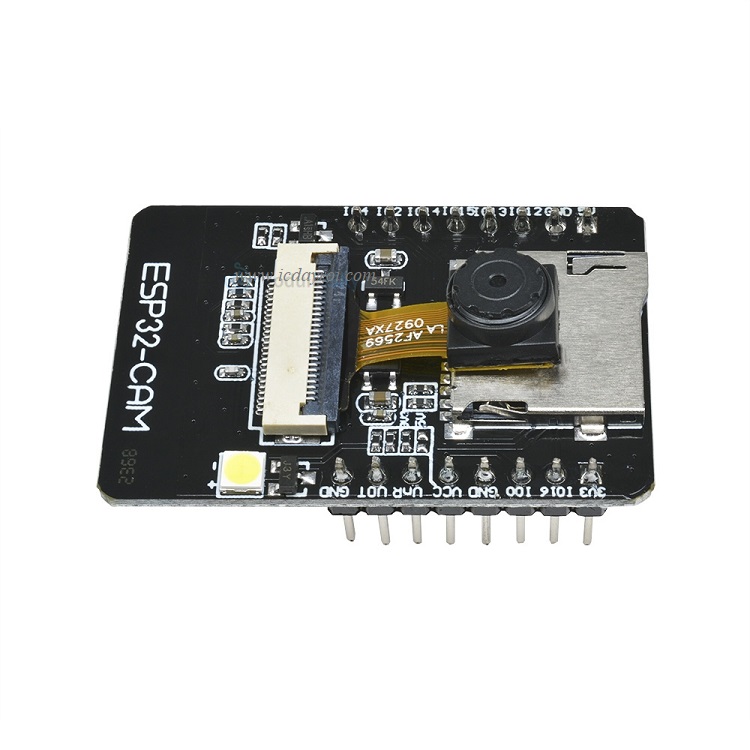

ESP32-CAM có một module camera cỡ nhỏ có thể hoạt động như một hệ thống độc lập với kích thước 27x40.5x4.5mm và dòng ở chế độ deep sleep lên đến 6mA.
ESP32-CAM được đóng gói DIP-16 (Dual In-line Package) và có thể được lắp trực tiếp vào bo mạch chủ, cung cấp cho khách hàng chế độ kết nối với độ tin cậy cao, thuận tiện cho việc ứng dụng trong các thiết bị IoT khác nhau.
Module cần phải được lập trình với ESP-IDF và không hỗ trợ Arduino IDE.
Thông số kỹ thuật:
| Tên | Mô tả |
|---|---|
| Điện áp cung cấp | 5V |
| SPI Flash | Mặc định 32MB |
| RAM | 520KB SRAM + 4MB PSRAM |
| Bộ nhớ ngoài | Khe cắm thẻ micro SD lên đến 4GB |
| Bluetooth | Chuẩn Bluetooth 4.2 BR/EDR và BLE |
| WiFi | 802.11 b/g/n |
| Interface | UART, SPI, I2C, PWM |
| IO Port | 9 |
| Tốc độ truyền UART | 115200bps(Mặc định) |
| Camera | + Đầu nối FPC + Hỗ trợ camera OV2640(bán kèm theo board) hoặc camera OV7670 + JPEG(chỉ hỗ trợ OV2640), BMP, GRAYSCALE + Đèn led |
| Dải quang phổ | 2412 ~2484MHz |
| Antenna | Onboard PCB antenna, gain 2dBi |
| Transmit Power | 802.11b: 17±2 dBm (@11Mbps) 802.11g: 14±2 dBm (@54Mbps) 802.11n: 13±2 dBm (@MCS7) |
| Receiving Sensitivity | CCK, 1 Mbps : -90dBm CCK, 11 Mbps: -85dBm 6 Mbps (1/2 BPSK): -88dBm 54 Mbps (3/4 64-QAM): -70dBm MCS7 (65 Mbps, 72.2 Mbps): -67dBm |
| Tiêu thụ điện năng | + Tắt đèn flash: 180mA@5V + Bật đèn flash và bật độ sáng tối đa: 310mA@5V + Deep-sleep: 6mA@5V + Moderm-sleep: 20mA@5V + Light-sleep: 6.7mA@5V |
| Bảo mật | WPA/WPA2/WPA2-Enterprise/WPS |
| Nhiệt độ hoạt động | -20 ℃ ~ 85 ℃ |
| Môi trường bảo quản | -40 ℃ ~ 90 ℃ , < 90%RH |
PINOUT
PINOUT ESP32-CAM
| CAM | ESP32 |
|---|---|
| D0 | PIN5 |
| D1 | PIN18 |
| D2 | PIN19 |
| D3 | PIN21 |
| D4 | PIN36 |
| D5 | PIN39 |
| D6 | PIN34 |
| D7 | PIN35 |
| XCLK | PIN0 |
| PCLK | PIN22 |
| VSYNC | PIN25 |
| HREF | PIN23 |
| HREF | PIN23 |
| SCL | PIN27 |
| POWER | PIN PIN32 |
PINOUT ESP32-SD
| SD | ESP32 |
|---|---|
| CLK | PIN14 |
| CMD | PIN15 |
| DATA0 | PIN2 |
| DATA1/Flash | PIN4 |
| DATA2 | PIN12 |
| DATA3 | PIN13 |
Chú ý:
- Đảm bảo công suất đầu vào của module tối thiểu là 5V/2A, nếu không hình ảnh sẽ có hiện tượng bị gợn sóng nước.
- Pin GPIO32 của ESP32 điều khiển nguồn điện của camera. Khi camera hoạt động, kéo pin GPIO32 xuống mức thấp.
- Vì IO0 được kết nối với XCLK của camera, do đó để trống IO0 nếu sử dụng.
Ứng dụng:
- Sử dụng rộng rãi trong các ứng dụng IoT: các thiết bị thông minh trong nhà, giám sát và điều khiển không dây, nhận dạng không dây QR, tín hiệu hệ thống định vị không dây,…
