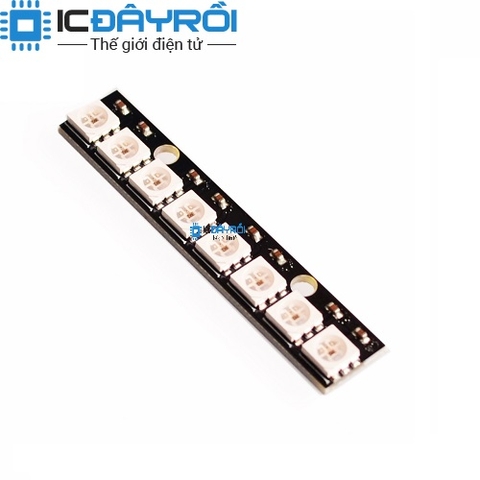

Module 8 LED 5050 RGB WS2812B

28.000₫

Còn hàng

Module 8 LED RGB WS2812B được thiết kế với 8 NeoPixels LED và LED driver là chip WS2812B được tích hợp bên trong chip cũng với một mã số riêng biệt cho từng chip led. LED RGB WS2812 có thể giao tiếp với Arduino hoặc một số microcontroller khác để điều khiển qua giao tiếp Single-wire. Với khả năng hiển thị 16 triệu màu với 256 mức độ sáng khác nhau, board phù hợp với rất nhiều ứng dụng trang trí, hiển thị.

Thông số kỹ thuật :

Chipset: WS2811 (Neopixel tương thích).

Điện áp hoạt động: 5V.

Số Led : 8.

LED: 5050RGB đầy đủ màu sắc.

Sơ đồ chân :

5V

GND

DI: Dữ liệu đầu vào

DO: Data Output

Mẹo : Chúng ta có thể kết nối các board Led với nhau bằng cách nối chân DO của board Led trước với chân DI của board Led sau.

Tài liệu tham khảo :

Datasheet

Thư viện Adafruit_NeoPixel

Hướng dẫn kiểm tra sản phẩm :

Cài đặt thư viện: Adafruit_NeoPixel

Sau khi tải thư viện về, bạn mở cửa sổ Arduino, chọn Sketch--->Import Library...---> Add Library.... sau đó chọn file .zip mà bạn vừa tải về để có thể sử dụng thư viện.

Code mẫu:

Sau khi tải mở file code mẫu bằng Arduino IDE, tiến hành thay đổi thông số như sau:

#define NUM_LED 12: Thay đổi gía trị bằng tổng số bóng Led của bạn. Ví dụ số tổng số Led trên mạch này là 8 thì sẽ khai báo là #define NUM_LED 8.
