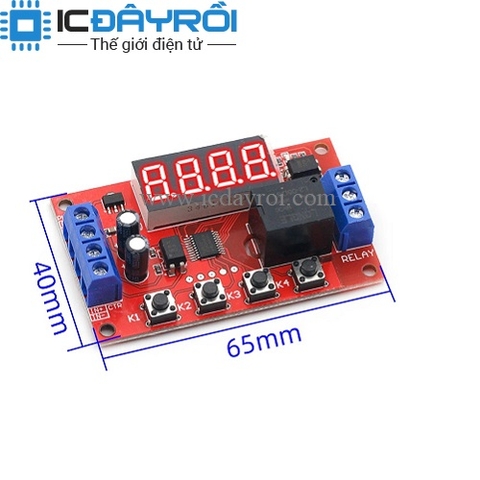

Module tạo trễ thời gian 12V 18 chức năng

135.000₫

Còn hàng

Module Tạo Trễ Thời Gian 12V 18 Chức Năng có thể thiết lập độ trễ kích hoạt bật nguồn, độ trễ thời gian chu kỳ, độ trễ kích hoạt mức cao, mức thấp và tự khóa,...với độ trễ chính xác.

Module Tạo Trễ Thời Gian 12V 18 Chức Năng có thể kết nối với tải điện DC 30V 10A hoặc AC 220V 10A, được sử dụng rộng rãi trong nhà thông minh, điều khiển tự động, kiểm tra tuổi thọ sản phẩm, ứng dụng thiết kế đam mê điện tử.

Thông số kỹ thuật:

  • - Điện áp làm việc: 12VDC

  • - Ngõ ra relay: 250VAC – 10A / 30VDC – 10A

  • - Thời gian chu kỳ: 1s ~ 999s hoặc 1p ~ 999p

  • - Kích thước: 63.5 x 38.5 x 17mm

  • - Trọng lượng: 26g

Mạch tạo thời gian trễ có 18 chức năng tùy chọn, các chức năng cụ thể như sau:

Phần chức năng trì hoãn bật nguồn (bật nguồn):

Chức năng 1 (tắt thời gian): Rơle đóng khi bật nguồn, rơle bị ngắt sau khi hết thời gian trễ (nguồn sẽ luôn bị ngắt kết nối) và thời gian là từ 1 giây đến 999 giây (hoặc 1-999 phút). Điều chỉnh, chẳng hạn như cấp nguồn lại hoặc đưa tín hiệu kích hoạt vào đầu IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), ngắt và lặp lại các chức năng trên;

Chức năng 2 (kéo theo thời gian): Rơle bị ngắt khi bật nguồn, rơle đóng sau khi hết thời gian trễ (nguồn sẽ vẫn đóng trong một thời gian dài) và thời gian là từ 1 giây đến 999 giây (hoặc 1-999 phút). Điều chỉnh, chẳng hạn như cấp nguồn lại hoặc đưa tín hiệu kích hoạt vào giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), ngắt và lặp lại các chức năng trên;

Chức năng 3 (kéo theo thời gian và sau đó ngắt kết nối): rơle được đóng khi bật nguồn, thời gian kéo (T1) được điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút) và rơle bị hỏng sau khi kết thúc độ trễ kéo. Bật, thời gian tắt (T2) có thể điều chỉnh từ 1 giây đến 999 giây (hoặc 1-999 phút). Sau khi hết thời gian trễ, rơle sẽ vẫn đóng, chẳng hạn như bật lại nguồn hoặc đưa tín hiệu kích hoạt vào giao diện IN. (Hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), ngắt và lặp lại các chức năng trên;

Chức năng 4 (Ngắt kết nối và rút lại thời gian): Rơle bị ngắt kết nối khi bật nguồn và thời gian tắt (T1) có thể điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút). Sau khi ngắt kết nối, rơle bị ngắt. Thời gian kéo (T2) có thể điều chỉnh từ 1 giây đến 999 giây (hoặc 1-999 phút). Rơle sẽ vẫn mở sau khi hết thời gian trì hoãn kéo, như cấp nguồn lại hoặc đưa tín hiệu kích hoạt vào giao diện IN. (Hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), ngắt và lặp lại các chức năng trên;

Phần chức năng thời gian vòng lặp:

Chức năng 5 (chế độ định thời vòng lặp vô hạn 1): Sau khi bật nguồn, rơle được đóng lại, thời gian kéo (T1) được điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút) và rơle bị ngắt kết nối sau khi quá trình trì hoãn kéo vào kết thúc. Thời gian tắt (T2) có thể điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút). Sau khi hết thời gian trễ, rơle lại nhấn thời gian T1 đến chu kỳ vô hạn. Nếu nguồn được bật lại hoặc tín hiệu kích hoạt được gửi đến giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), các chức năng trên có thể bị gián đoạn và lặp lại một lần;

Chức năng 6 (chế độ định thời vòng lặp vô hạn 2): Rơle bị ngắt kết nối sau khi bật nguồn, thời gian tắt (T1) được điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút) và rơle được đóng sau khi hết độ trễ. Thời gian kéo vào (T2) có thể điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút). Sau khi quá trình kéo vào kết thúc, rơle lại bị tắt theo thời gian T1, do đó đạp xe vô hạn. Nếu nguồn được bật lại hoặc tín hiệu kích hoạt được gửi đến giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), các chức năng trên có thể bị gián đoạn và lặp lại một lần;

Chức năng 7 (chế độ thời gian chu kỳ giới hạn 1): Sau khi bật nguồn, rơle được đóng lại và thời gian kéo (T1) được điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút). Sau khi kết thúc độ trễ kéo, rơle bị ngắt. Thời gian tắt (T2) có thể điều chỉnh từ 1 giây đến 999 giây (hoặc 1-999 phút). Sau khi hết thời gian trễ, rơle được nhấn lại theo thời gian T1 và số chu kỳ có thể được đặt từ 1-999. Nếu nguồn được bật lại hoặc tín hiệu kích hoạt được gửi đến giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), các chức năng trên có thể bị gián đoạn và lặp lại một lần;

Chức năng 8 (chế độ thời gian chu kỳ giới hạn 2): Rơle bị ngắt kết nối sau khi bật nguồn, thời gian tắt (T1) được điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút) và rơle được đóng sau khi hết thời gian trễ. Thời gian kéo vào (T2) có thể điều chỉnh từ 1 giây đến 999 giây (hoặc 1-999 phút). Sau khi độ trễ kéo vào kết thúc, rơle lại tắt theo thời gian T1 và số chu kỳ có thể được đặt từ 1-999 lần. Nếu nguồn được bật lại hoặc tín hiệu kích hoạt được gửi đến giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), các chức năng trên có thể bị gián đoạn và lặp lại một lần;

Phần chức năng trì hoãn kích hoạt:

Chức năng 9 (tắt thời gian kích hoạt 1): Sau khi bật nguồn, rơle không di chuyển ở trạng thái tắt, chờ tín hiệu kích hoạt giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), khi có tín hiệu kích hoạt, rơle hút Thời gian kéo vào có thể điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút). Khi độ trễ kết thúc, rơle bị ngắt kết nối và chờ tín hiệu kích hoạt tiếp theo. Kích hoạt giao diện IN không hợp lệ trong thời gian trễ.

Chức năng 10 (thời gian kích hoạt kéo vào 1): Sau khi bật nguồn, rơle không hoạt động ở trạng thái tắt, chờ tín hiệu kích hoạt giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), khi có tín hiệu kích hoạt, rơle vẫn còn Trạng thái ngắt kết nối và bị trì hoãn, thời gian ngắt kết nối được điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút), độ trễ kết thúc, rơle bị đóng (nguồn sẽ luôn bị kẹt), chờ tín hiệu kích hoạt tiếp theo Kích hoạt giao diện IN không hợp lệ trong thời gian trễ.

Chức năng 11 (tắt thời gian kích hoạt 2): Sau khi bật nguồn, rơle không di chuyển ở trạng thái tắt, chờ tín hiệu kích hoạt giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), khi có tín hiệu kích hoạt, rơle hút Thời gian kéo vào có thể điều chỉnh từ 1 giây đến 999 giây (hoặc 1-999 phút). Khi độ trễ kết thúc, rơle bị ngắt kết nối và chờ tín hiệu kích hoạt tiếp theo. Kích hoạt giao diện IN có hiệu lực trong thời gian trễ.

Chức năng 12 (thời gian kích hoạt kéo vào 2): Sau khi bật nguồn, rơle không di chuyển ở trạng thái tắt, chờ tín hiệu kích hoạt giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), khi có tín hiệu kích hoạt, rơle vẫn còn Trạng thái ngắt kết nối và bị trì hoãn, thời gian ngắt kết nối được điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút), độ trễ kết thúc, rơle bị đóng (nguồn sẽ luôn bị kẹt), chờ tín hiệu kích hoạt tiếp theo Kích hoạt giao diện IN có hiệu lực trong thời gian trễ.

Chức năng 13 (ngắt kết nối thời gian kích hoạt): Sau khi bật nguồn, rơle không di chuyển ở trạng thái tắt, chờ tín hiệu kích hoạt giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), khi có tín hiệu kích hoạt , rơle vẫn tắt và trễ, thời gian tắt (T1) có thể điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút), rơle được đóng sau thời gian trì hoãn ngắt kết nối và thời gian kéo (T2) ) Có thể điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút), rơle sẽ vẫn mở sau khi hết thời gian trễ. Đợi tín hiệu kích hoạt tiếp theo, kích hoạt đầu IN không hợp lệ trong thời gian trễ.

Chức năng 14 (kích hoạt thời gian kéo vào và sau đó ngắt kết nối 1): Sau khi bật nguồn, rơle không di chuyển ở trạng thái tắt, chờ tín hiệu kích hoạt giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), khi có tín hiệu kích hoạt ,; độ trễ kết hợp hút rơle, thời gian kéo vào (T1) có thể điều chỉnh trong khoảng 1 giây - 999 giây (hoặc 1-999 phút), sau khi kết thúc độ trễ kéo vào, rơle bị ngắt kết nối, thời gian tắt (T2) là 1 Điều chỉnh giữa các giây - 999 giây (hoặc 1-999 phút), rơle sẽ vẫn đóng sau khi kết thúc độ trễ tắt. Đợi tín hiệu kích hoạt tiếp theo, kích hoạt giao diện IN không hợp lệ trong thời gian trễ.

Chức năng 15 (ngắt kết nối thời gian kích hoạt và chìm lại 2): Sau khi bật nguồn, rơle không di chuyển ở trạng thái tắt, chờ tín hiệu kích hoạt giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), khi có tín hiệu kích hoạt , rơle vẫn tắt và trễ, thời gian tắt (T1) có thể điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút), rơle được đóng sau thời gian trì hoãn ngắt kết nối và thời gian kéo (T2) ) Có thể điều chỉnh trong khoảng từ 1 giây đến 999 giây (hoặc 1-999 phút), rơle sẽ vẫn mở sau khi hết thời gian trễ kéo vào. Đợi tín hiệu kích hoạt tiếp theo và kích hoạt giao diện IN có hiệu lực trong thời gian trễ.

Chức năng 16 (kích hoạt thời gian kéo vào và sau đó ngắt kết nối 2): Sau khi bật nguồn, rơle không di chuyển ở trạng thái mở, chờ tín hiệu kích hoạt giao diện IN (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), khi có tín hiệu kích hoạt ,; độ trễ kết hợp hút rơle, thời gian kéo vào (T1) có thể điều chỉnh trong khoảng 1 giây - 999 giây (hoặc 1-999 phút), sau khi kết thúc độ trễ kéo vào, rơle bị ngắt kết nối, thời gian tắt (T2) là 1 Điều chỉnh giữa các giây - 999 giây (hoặc 1-999 phút), rơle sẽ vẫn đóng sau khi kết thúc độ trễ tắt. Đợi tín hiệu kích hoạt tiếp theo và kích hoạt giao diện IN có hiệu lực trong thời gian trễ.

Chức năng 17 (chức năng rơle tự khóa): Khi giao diện IN có tín hiệu kích hoạt (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), rơle sẽ kéo vào, sau đó đưa ra tín hiệu, rơle bị ngắt kết nối, nhấn phím 8 Sel Chức năng kiểm tra tương tự.

Chức năng 18: (chức năng rơle kích hoạt): Khi giao diện IN có tín hiệu kích hoạt (hỗ trợ kích hoạt mức cao / thấp, kích hoạt nút chuyển đổi bên ngoài), rơle kéo vào, tín hiệu biến mất và rơle bị ngắt kết nối.

Hướng dẫn sử dụng sản phẩm:

1. Sản phẩm được kết nối với điện áp DC tương ứng. Không kết nối nguồn điện sai hoặc kết nối nguồn điện ngược, nếu không mô-đun có thể bị cháy;

2. Đặt chức năng sản phẩm trước, chọn bằng nút FS, chọn chức năng từ 1-18;

3. Sau khi chọn chức năng, nhấp đúp vào nút FS, nó sẽ hiển thị t, sau đó điều chỉnh thời gian. Sử dụng nút 8 Sel và nút 0-9 Sel để điều chỉnh thời gian. Nút 8 Sel là chọn 8 từ để điều chỉnh, 0-9 Sel là Giá trị điều chỉnh 8 từ đã chọn sẽ được chọn;

4. Nếu có điều chỉnh thời gian kép, sau khi chọn chức năng, nhấp đúp vào nút FS, nó sẽ hiển thị t1, sau đó nhấp đúp sẽ hiển thị t2, sau đó sử dụng nút 8 Sel và nút 0-9 Sel để điều chỉnh thời gian, chu kỳ thời gian, Sau đó nhấp đúp sẽ có n từ đại diện cho số lần thử nghiệm cần được đặt và số lần được điều chỉnh bằng nút 8 Sel và nút 0-9 Sel.

5. Thời gian trễ 1-999 giây và 1-999 phút có thể được tự động chuyển đổi bằng cách nhấn lâu vào nút FS, màn hình A biểu thị phạm vi thời gian 1-999 giây và màn hình b thể hiện phạm vi thời gian 1-999 phút;

6. Chức năng 17 và 18 không cần điều chỉnh thời gian. Đối với hai chức năng này, giao diện kích hoạt điều khiển trực tiếp rơle khi có tín hiệu kích hoạt;

7. Lựa chọn kích hoạt: Khi phần giữa của jumper được kết nối với thiết bị đầu cuối L, đó là một bộ kích hoạt mức thấp. Tại thời điểm này, một công tắc nút được kết nối giữa thiết bị đầu cuối IN và thiết bị đầu cuối DC. Nó cũng có thể được sử dụng làm công tắc kích hoạt. Đây là một trình kích hoạt cấp cao. Tại thời điểm này, thiết bị đầu cuối IN và thiết bị đầu cuối DC + được kết nối với một công tắc nút nhấn và cũng có thể được sử dụng làm công tắc kích hoạt.

8. Nhấn và giữ nút 8 Sel trong ba giây để tắt màn hình của ống kỹ thuật số. Bấm và giữ trong 3 giây ở trạng thái tắt. 8 Sel có thể bật màn hình của ống kỹ thuật số;
