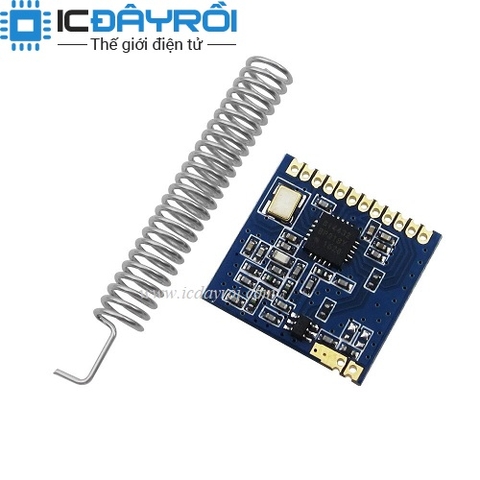

Mạch thu phát RF SI4432 1000m
70.000₫
Còn hàng
Mô tả :
Mạch thu phát RF SI4432 1000m là một trong những module thu phát sóng RF tốt với tầm hoạt động xa và giá thành rẻ, thích hợp cho các hệ thống IoT. Module SI4432 làm việc ở tần số 433.92...
Mạch thu phát RF SI4432 1000m là một trong những module thu phát sóng RF tốt với tầm hoạt động xa và giá thành rẻ, thích hợp cho các hệ thống IoT. Module SI4432 làm việc ở tần số 433.92 MHz được trang bị anten xoắn ốc, với độ nhạy thu cao (-121 dBm) và công suất đầu ra tối đa có thể đạt được +20dBm và có phạm vi hoạt động lên đên 1000m trong điều kiện không vật cản.
Đặc điểm:
- IC chính: SI4432
- Điện áp làm việc: 1.8V - 3.6V (DC)
- Độ nhạy: -121dBm
- Thanh ghi truyền/nhận dữ liệu 64-bytes (FIFO)
- Điều chế tín hiệu: FSK, GFSK, OOK
- Tốc độ truyền dữ liệu: 0.123Kbps - 256Kbps
- Cảm biến nhiệt độ và ADC 8bit
- Dãi nhiệt độ hoạt động: -40°C đến +85°C
Kích thước module:
Sơ đồ nguyên lý:
Sơ đồ chân:
| Pin | Tên | Chức năng | Mô tả |
|---|---|---|---|
| 1 | GND | Ground | Ground (0V) |
| 2 | GPIO0 | Input | Tx_EN, mức cao ở trong chế độ truyền, mức thấp ở trong chế độ nhận |
| 3 | GPIO1 | Input | Rx_EN, mức cao ở trong chế độ nhận, mức thấp ở trong chế độ truyền |
| 4 | GPIO2 | Input/Output | Pin Input/Output |
| 5 | VCC | Power | Mặc định 3.3V |
| 6 | SDO | Output | Pin dữ liệu ngõ ra SPI |
| 7 | SDI | Input | Pin dữ liệu ngõ vào SPI |
| 8 | SCLK | Input | Pin xung clock SPI |
| 9 | nSEL | Input | Pin chọn chip SPI (tác dụng mức thấp) |
| 10 | nIRQ | Output | Pin ngõ ra trạng thái ngắt |
| 11 | SDN | Input | Pin điều khiển đóng/ngắt nguồn của module |
| 12 | GND | Ground | Ground (0V) |
| 13 | Ant | Output | Anten |
| 14 | GND | Ground | Ground (0V) |
Hướng dẫn sử dụng với Arduino:
- Kết nối chân với Arduino:
| Arduino | SI4432 |
|---|---|
| 3.3V | VCC |
| GND | GND |
| GND | SDN |
| D13-SCK | SCK |
| D12-MISO | SDI (hoặc SDO - trong trường hợp module chưa hoạt động) |
| D11-MOSI | SDO (hoặc SDI - trong trường hợp module chưa hoạt động) |
| D10-CS | NSEL |
| D2 | NIRQ |
- Code mẫu: Github
