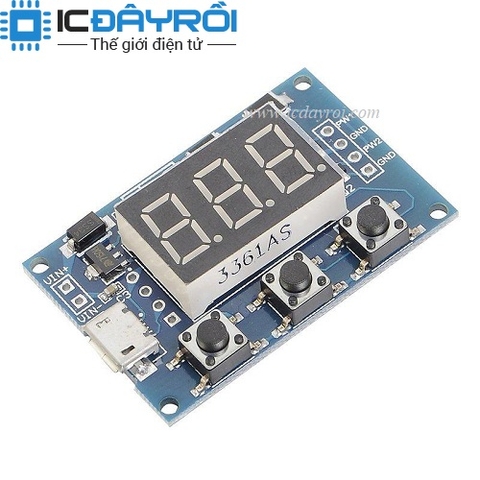

Mạch tạo xung PWM 2 kênh độc lập
39.000₫
Còn hàng
Mô tả :
Mạch tạo xung 2 kênh trong dải 1Hz ~ 150KHz
THÔNG SỐ KỸ THUẬT
Điện áp làm việc: 5 ~ 20V DC
Tần số đáp ứng: từ 1Hz ~ 150KHz
Độ chính xác tần số: ± 2%.
Dòng ngõ ra: 8 ~ 30mA.
Điện áp ngõ ra:...
Mạch tạo xung 2 kênh trong dải 1Hz ~ 150KHz
THÔNG SỐ KỸ THUẬT
- Điện áp làm việc: 5 ~ 20V DC
- Tần số đáp ứng: từ 1Hz ~ 150KHz
- Độ chính xác tần số: ± 2%.
- Dòng ngõ ra: 8 ~ 30mA.
- Điện áp ngõ ra: 5V V-PP
- Nhiệt độ làm việc: -30 ~ + 70 ℃.
- Tích hợp 3 nút nhấn [Set], [Up], [Down] dùng để thiết lập tần số ngõ ra PWM1 & PWM2
TÀI LIỆU THAM KHẢO
Nút [Set]: chuyển đổi các tham số FR1, dU1 (cho ngõ ra PWM1) và FR2, dU2 (cho ngõ ra PWM2)
Nút [Up], [Down] để điều chỉnh giá trị cho các tham số.
FR1, FR2 có các tham số sau:
- XXX: 1Hz ~ 999Hz
- XX.X: 0.1Khz ~ 99.9Khz
- X.X.X.: 1Khz ~ 150Khz
dU1, dU2 điều chỉnh trong phạm vi từ 0 ~ 100 (duty-cycle)
