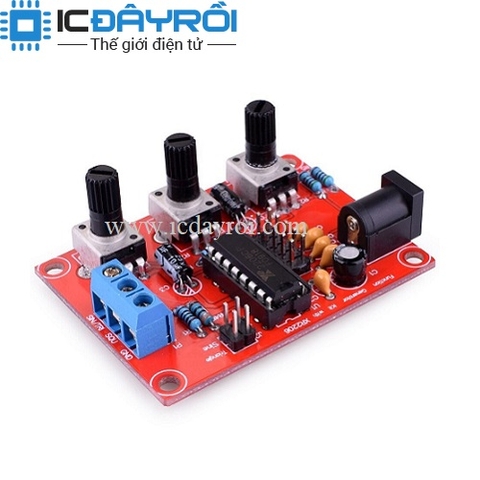

Mạch tạo tín hiệu sóng vuông,sine,tam giác XR2206
90.000₫
Còn hàng
Mô tả :
Trong kỹ thuật điện, kỹ thuật điện tử và viễn thông, máy phát hoặc máy phát tín hiệu là một thiết bị điện tử phát tín hiệu điện hoặc điện từ vào môi trường. Máy phát viễn thông tạo ra dòng...
Trong kỹ thuật điện, kỹ thuật điện tử và viễn thông, máy phát hoặc máy phát tín hiệu là một thiết bị điện tử phát tín hiệu điện hoặc điện từ vào môi trường. Máy phát viễn thông tạo ra dòng biến đổi ở tần số vô tuyến, được đưa tới ăng-ten và từ đó phát ra sóng vô tuyến.
Các tính năng:
- + Độ phân giải cao, có thể tạo ra dạng sóng hình sin/tam giác/vuông.
- + Dải tần số: 1Hz-1MHz.
- + Tần số và biên độ có thể điều chỉnh.
- + Điều chỉnh tần số có tính năng điều chỉnh thô và tinh chỉnh.
- + Phạm vi cung cấp điện rộng, Sử dụng nguồn ngoài 9-12V hoặc 9VPin(Không bao gồm).
Thông số kỹ thuật:
- - Loại: Bộ dụng cụ tự làm/thành phẩm (tùy chọn)
- - Nguồn điện áp: Đầu vào DC 9-12V
- - Dạng sóng: hình vuông, hình sin & hình tam giác
- - Trở kháng: 600 Ohm + 10%
- - Tần số: 1Hz-1MHz
- - Sóng hình sin
- - Biên độ: 0-3V ở đầu vào 9V DC
- - Độ méo: dưới 1% (tại 1kHz)
- - Độ phẳng: + 0,05db 1Hz - 100kHz
- - Sóng vuông
- - Biên độ: 8V (không tải) ở đầu vào 9V DC
- - Thời gian tăng: Dưới 50ns (tại 1kHz)
- - Thời gian thu: Dưới 30ns (tại 1kHz)
- - Đối xứng: dưới 5% (tại 1kHz)
- - Sóng tam giác
- - Biên độ: 0-3V ở đầu vào 9V DC
- - Độ tuyến tính: dưới 1% (tối đa 100kHz) 10mA
- - Kích thước đóng gói: Khoảng. 12*8*2cm / 4.72*3.15 * 0.8in
