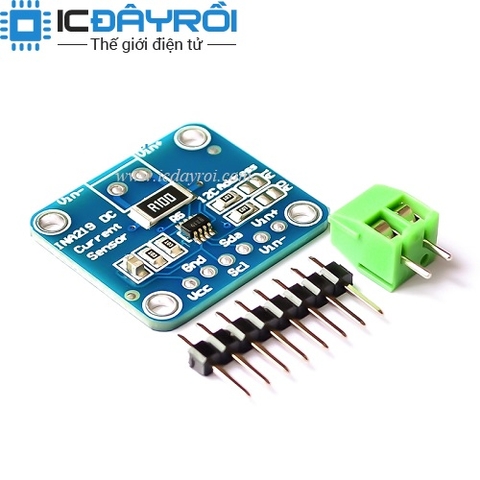

Cảm biến dòng MCU-219 INA219 I2C

50.000₫

Còn hàng

Mô tả :

Cảm biến dòng MCU-219 INA219 I2C có thể được thực hiện độ chính xác +- 1% ở -40 độ , ở nhiệt độ 85 độ độ lệch tối đa 100 uV. Sản phẩm có độ chính xác cao kết hợp các ưu...

Thông tin sản phẩm

Cảm biến dòng MCU-219 INA219 I2C có thể được thực hiện độ chính xác +- 1% ở -40 độ , ở nhiệt độ 85 độ độ lệch tối đa 100 uV.

Sản phẩm có độ chính xác cao kết hợp các ưu điểm của độ phân giải 12 bit.
Phạm vi điện áp bus từ 0 V đến +26 V.
Dòng đo: lên đến 3.2A
Điện áp sử dụng : 3 ~ 5 V
Kích Thước: 25.5x22.3 mm
Giao tiếp : I2C

CODE THAM KHẢO:

Thư viện Adafruit_INA219.h

/*

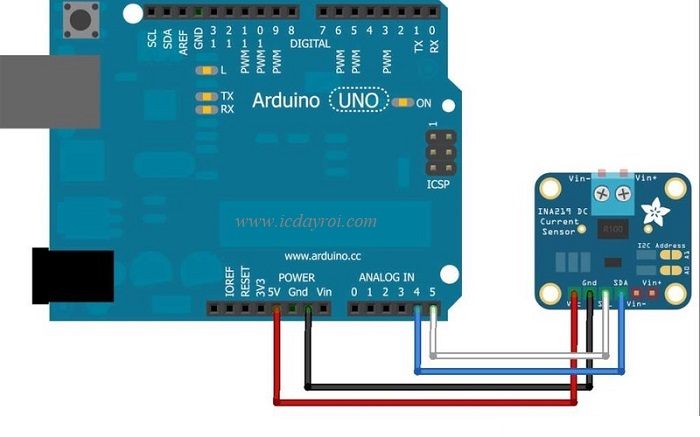

 * Kết nối:
 *          INA219                Uno             Mega
 *           VCC                  5V               5V
 *           GND                  GND              GND
 *           SCL                  A5               SCL
 *           SDA                  A4               SDA
 *
 * Nạp code mở Serial Monitor chọn No line ending, baud 9600.
 */

#include <Wire.h>
#include <Adafruit_INA219.h>

Adafruit_INA219 ina219;


void setup(void)
{
  Serial.begin(115200);
  while (!Serial) {
      delay(1);
  }

  uint32_t currentFrequency;

  Serial.println("Hello!");
  ina219.begin();
  Serial.println("Measuring voltage and current with INA219 ...");
}

void loop(void)
{
  float shuntvoltage = 0;
  float busvoltage = 0;
  float current_mA = 0;
  float loadvoltage = 0;
  float power_mW = 0;

  shuntvoltage = ina219.getShuntVoltage_mV();
  busvoltage = ina219.getBusVoltage_V();
  current_mA = ina219.getCurrent_mA();
  power_mW = ina219.getPower_mW();
  loadvoltage = busvoltage + (shuntvoltage / 1000);

  Serial.print("Bus Voltage:   "); Serial.print(busvoltage); Serial.println(" V");
  Serial.print("Shunt Voltage: "); Serial.print(shuntvoltage); Serial.println(" mV");
  Serial.print("Load Voltage:  "); Serial.print(loadvoltage); Serial.println(" V");
  Serial.print("Current:       "); Serial.print(current_mA); Serial.println(" mA");
  Serial.print("Power:         "); Serial.print(power_mW); Serial.println(" mW");
  Serial.println("");

  delay(2000);
}
