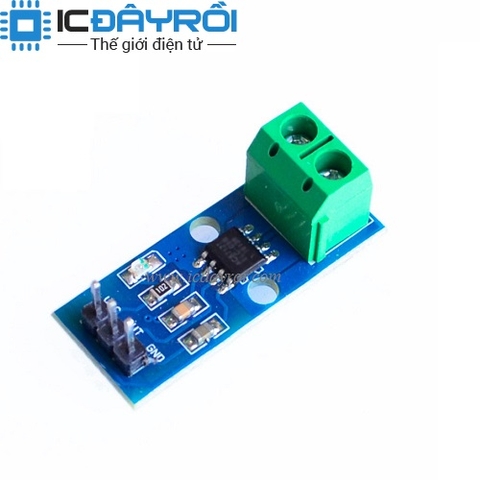

Cảm biến dòng ACS712 30A

45.000₫

Còn hàng

Cảm biến dòng điện sử dụng IC ACS712 dùng để do dòng lên đến 30A. Đặc biệt đường tín hiệu analog  tỉ lệ nhiễu thấp.

Khi đo DC

Ta mắc tải nối tiếp Ip+ và Ip- , dòng điện sẽ đi từ Ip+ đến Ip-  sẽ tạo ra Vout từ 2.5V đến 5V tương ứng là 0 đến 30A. Nếu mắc ngược lại thì Vout sẽ từ 2.5 đến 0V và dòng ra sẽ là từ 0 đến -30A. Ban đầu khi chưa có Ip Vout sẽ là 2.5V, khi có Ip thì dựa vào Ip dần tiến tới 0 hay dần tiến tới 5V để t có thể xác định được chiều của dòng điện.

Khi đo AC

 Với AC thì ta không cần quan tâm đến chiều ta cấp 5V khi chưa có Ip thì

Vout = 2.5V, khi có dòng xoạy chiều Ip đo dòng thay đổi theo hình sin nên Vout sẽ thay đổi từ  0 đến 5V tương ứng là -30A ~ 30A

THÔNG SỐ KĨ THUẬT

  - Nguồn cấp 5V

  - Điện trở dây dẫn trong là 1.2mΩ.

  - Độ nhạy đầu ra từ 94 - 104mV/A

  - Thời gian đáp ứng ngõ vào là 5us

  - Đo được cả AC và DC

SƠ ĐỒ KẾT NỐI

Tài liệu tham khảo :

Datasheet ACS712
