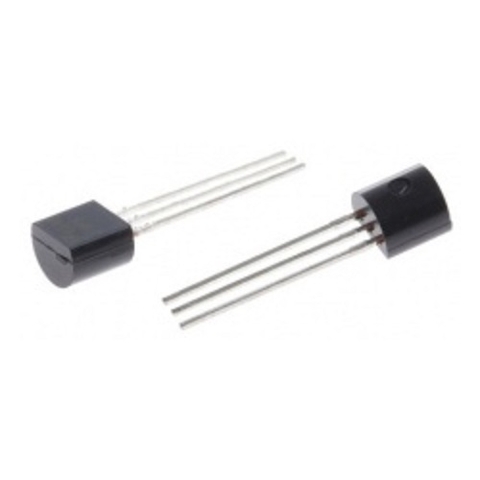

2SC1815

200₫

Còn hàng

Ứng dụng của C1815 :

  • Điều khiển tần số âm chung cho các mạch ứng dụng khuếch đại.
  • Kích điện áp ,
  • Đóng mở như công tắc điện tử.

Kiểu chân và kích thước C1815 :

  • C1815 có kiểu chân là T092 có nghĩa là kiểu chân cắm.
  • C1815 la dòng transistor ngược NPN .
  • Thông số kỹ thuật:

                Model: NPN – TO92

                Điện áp cực đại:  VCBO = 60V

                                          VCEO = 50V

                                          VEBO = 5V

                Dòng điện cực đại: IC =  150mA

                                            IB = 50mA

                 Nhiệt độ làm việc: -55oC ~ 125oC

             Transistor 2SC1815 là transistor nghịch NPN do hãng Toshiba sản xuất, có cấu tạo gồm 3 lớp bán dẫn ghép với nhau thành 2 mối nối P-N, thuộc loại transistor nghịch NPN. Transistor 2SC1815  được sản xuất theo chuẩn TO92, thứ tự các chân từ trái qua phải: E C B.

      Sơ đồ chân của 2SC1815

                                                                    Sơ đồ chân của 2SC1815

            Transistor 2SC1518 là transistor thuận có hệ số khuếch đại trong khoảng 70 đến 700. Transistor 2SC1815 có thế hoạt động với điện áp VCBO tối đa 60V, dòng điện giới hạn 150mA. Transistor 2SC1815 là transistor có công suất nhỏ 400mW, có dải nhiệt độ hoạt động rộng từ -55oC đến 125oC, tuy nhiên 2SC1815 hoạt động tốt nhất ở khoảng 25oC.

           Transistor 2SC1815 có đặc tính dòng DC ổn định, hệ số khuếch đại tuyến tính, một trong những transistor thông dụng, đươc sử dụng nhiều trong các mạch điện tử.
