Module RF 4 kênh 12VDC 433Mhz

129.000₫

Còn hàng

Module RF 4 kênh Sử dụng sóng RF xuyên tường .Dùng để điều khiển đóng ngắt điện từ xa, điều khiển bật tắt các thiết bị điện trong nhà như bóng đèn, quạt điện...vv...

Module tương thích với các loại remote:

Remote 4 Kênh RF 433Mhz 3000M ( Có mã code mặc định )

Remote RF 433MHz ( cần cho học code trước đó )

Remote điều khiển từ xa RF 4 kênh 433MHz  ( cần cho học code trước đó )

Remote điều khiển từ xa RF 433MHz ( cần cho học code trước đó )

Bộ module Rf 4 kênh hoạt động ổn định, có thể học lệnh được tối đa 15 Remote tần số 433MHz khác nhau nên khá tiện cho người dùng. Có các chế độ tự giữ, tự nhả theo mode lệnh mà người dùng muốn set để dùng.

- Điện áp nuôi mạch điều khiển 12VDC

- Tiếp điểm out chịu tải 250VAC – 10A

Xóa Lệnh và Học Lệnh: ( Trước khi chuyển chế độ, hãy xóa mã trước )

  • Xóa chức năng – Sau khi nhấn nút học lệnh 8 lần, đèn LED sẽ chớp tắt, và tất cả dữ liệu mã điều khiển từ xa trong bộ nhớ sẽ bị xóa. Sau khi đèn LED nhấp nháy 7 lần rồi tắt, chức năng xóa sẽ hoàn thành.

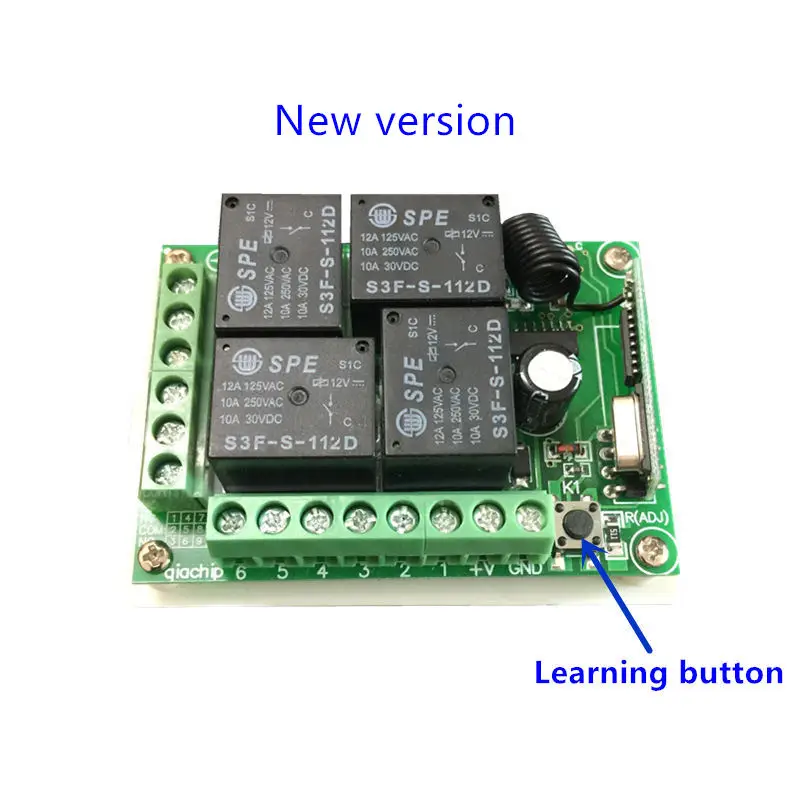

  • Chức năng học lệnh – nhấn nút học , đèn chỉ báo LED sáng lên để cho biết bộ vi xử lý vào trạng thái  học lệnh, nhấn nút điều khiển từ xa (remote) phù hợp, đèn LED nhấp nháy 3 lần, mã học thành công.
    • M4 : Nhấn 1 lần
    • T4 : Nhấn 2 lần
    • L4 : Nhấn 3 lần
    • 1, 2 nhấn nhả, 3 ,4 tự khóa : nhấn 4 lần
    • 1, 2 nhấn nhả, 3, 4 khóa liên động : Nhấn 5 lần
    • 1, 2 tự khóa, 3, 4 khóa liên động : Nhấn 6 lần
    • 1, 2 khóa liên động, 3, 4 khóa liên động : Nhấn 7 lần
    • Xóa mã  : Nhấn 8 lần liên tục
    • Điều khiển từ xa không dây có thể lưu trữ tới 16 mã lệnh điều khiển từ xa khác nhau và có thể được đặt thành các chế độ hoạt động khác nhau. (Đây là mã cặp một khóa, chương trình sẽ tự động gán các bit dữ liệu)
  • Kiểm tra mã – Sau khi mã thành công, khi nhấn nút điều khiển từ xa , đầu ra D0 tương ứng ở mức cao.

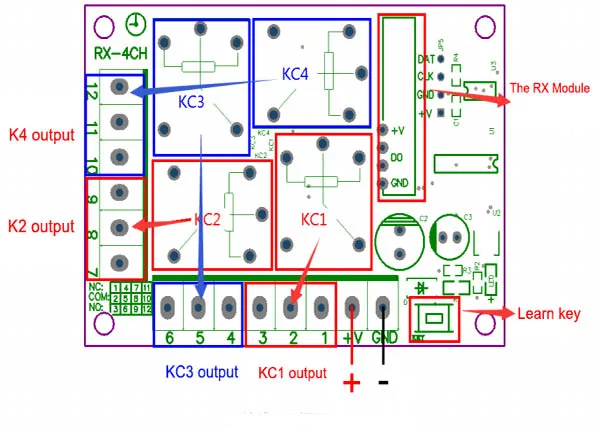

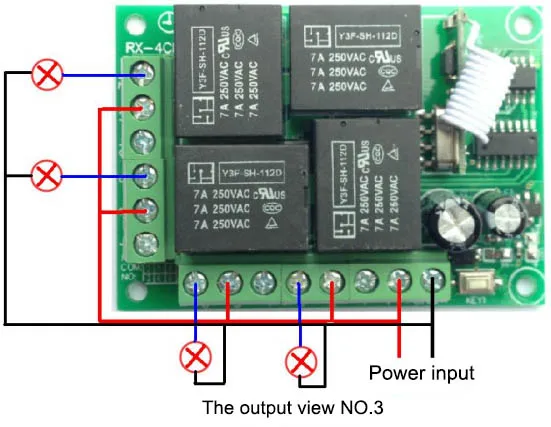

Đấu dây và thử nghiệm

  • Điều chỉnh chính xác hệ thống dây điện theo chức năng điều khiển theo yêu cầu của bạn. Sau khi kết nối dây xong, hãy kiểm tra xem hệ thống dây có đúng không. Không vận hành hệ thống dây điện và thử nghiệm với nguồn điện.
  • Sau khi xác nhận rằng hệ thống dây là chính xác, hãy bật nguồn.
  • Nhấn nút điều khiển từ xa của mã và công tắc điều khiển từ xa sẽ điều khiển đối tượng điều khiển tương ứng. Nếu điều khiển thường được điều khiển, điều đó có nghĩa là thử nghiệm nối dây thành công và có thể được sử dụng bình thường.

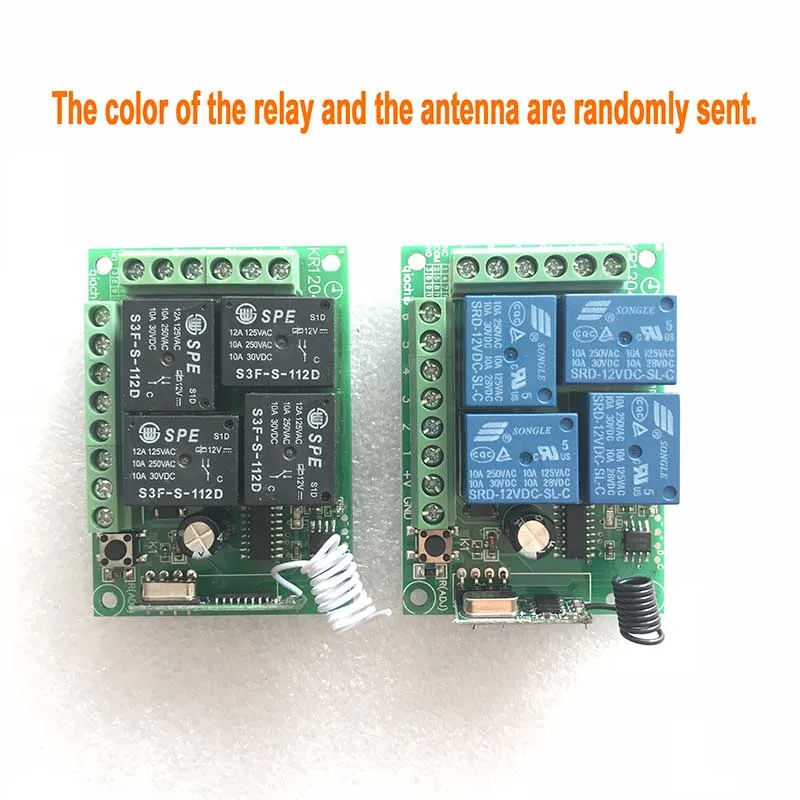

433Mhz-Universal-Wireless-Remote-Control-Switch-DC12V-4CH-relay-Receiver-Module-and-2pcs-4-channel-RF (1)
